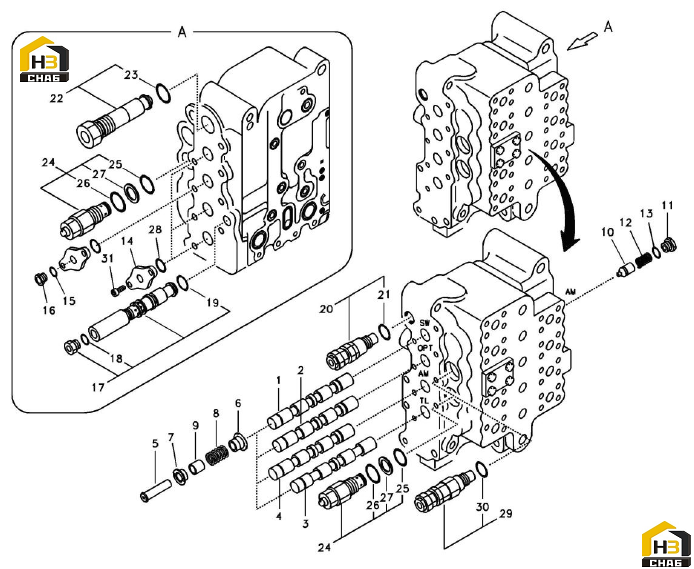

Клапан гидравлический (управление поворотом)

← Клапан гидравлический (стрела и ковш) Кронштейн крепежный клапана гидравлического →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:2

Наименование:Катушка

Каталожный номер:11211424

Комплект:1

Примечание:

№ на схеме:3

Наименование:Катушка

Каталожный номер:11211423

Комплект:1

Примечание:

№ на схеме:4

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:5

Наименование:Хомут

Каталожный номер:11211448

Комплект:1

Примечание:

№ на схеме:6

Наименование:Направляющая пружины

Каталожный номер:11211452

Комплект:4

Примечание:

№ на схеме:7

Наименование:Направляющая пружины

Каталожный номер:11211453

Комплект:4

Примечание:

№ на схеме:8

Наименование:Пружина

Каталожный номер:11211461

Комплект:4

Примечание:

№ на схеме:9

Наименование:Сальник

Каталожный номер:11211466

Комплект:1

Примечание:

№ на схеме:10

Наименование:Клапан

Каталожный номер:11211436

Комплект:4

Примечание:

№ на схеме:11

Наименование:Заглушка

Каталожный номер:11211446

Комплект:1

Примечание:

№ на схеме:12

Наименование:Пружина

Каталожный номер:11211459

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо уплотнительное

Каталожный номер:11210135

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пластина

Каталожный номер:11211430

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцо уплотнительное

Каталожный номер:11210133

Комплект:4

Примечание:

№ на схеме:16

Наименование:Заглушка оградительная

Каталожный номер:11211449

Комплект:1

Примечание:

№ на схеме:17

Наименование:Клапан

Каталожный номер:11210465

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кольцо уплотнительное

Каталожный номер:11210166

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кольцо уплотнительное

Каталожный номер:11210138

Комплект:1

Примечание:

№ на схеме:20

Наименование:Клапан предохранительный

Каталожный номер:11210439

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кольцо уплотнительное

Каталожный номер:11210138

Комплект:1

Примечание:

№ на схеме:22

Наименование:Клапан

Каталожный номер:11211421

Комплект:1

Примечание:

№ на схеме:23

Наименование:Кольцо уплотнительное

Каталожный номер:11210142

Комплект:1

Примечание:

№ на схеме:24

Наименование:Клапан

Каталожный номер:11210555

Комплект:1

Примечание:

№ на схеме:25

Наименование:Кольцо уплотнительное

Каталожный номер:11210136

Комплект:2

Примечание:

№ на схеме:26

Наименование:Кольцо уплотнительное

Каталожный номер:11210008

Комплект:1

Примечание:

№ на схеме:27

Наименование:Кольцо уплотнительное

Каталожный номер:11211786

Комплект:1

Примечание:

№ на схеме:28

Наименование:Кольцо уплотнительное

Каталожный номер:11210167

Комплект:1

Примечание:

№ на схеме:29

Наименование:Клапан предохранительный

Каталожный номер:11210783

Комплект:4

Примечание:

№ на схеме:30

Наименование:Кольцо уплотнительное

Каталожный номер:11210136

Комплект:1

Примечание:

№ на схеме:31

Наименование:Болт с шестигранной головкой

Каталожный номер:11210150

Комплект:1

Примечание:

№ на схеме:32

Наименование:Комплект уплотнений

Каталожный номер:11210322

Комплект:8

Примечание:

№ на схеме:33

Наименование:Клапан управления

Каталожный номер:11211288

Комплект:1

Примечание:
