Гидроцилиндр стрелы

Гидроцилиндр стрелы

← Гидравлическая система (цилиндр, стрела) Гидроцилиндр ковша →

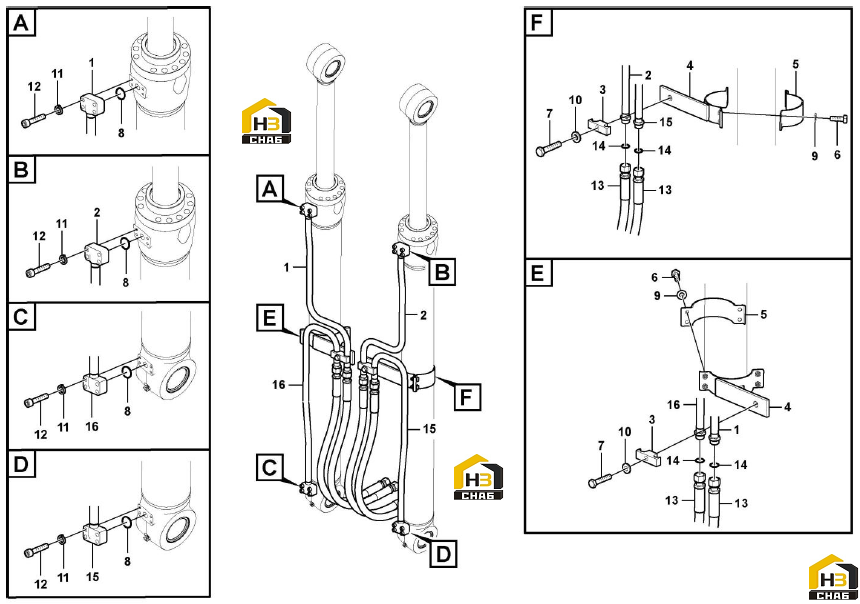

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Трубка
Каталожный номер:11211361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Трубка
Каталожный номер:11211362
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Зажим
Каталожный номер:11211130
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Зажим
Каталожный номер:11210506
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Зажим
Каталожный номер:11210278
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Болт с шестигранной головкой
Каталожный номер:11210124
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт с шестигранной головкой
Каталожный номер:11210191
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Кольцо уплотнительное
Каталожный номер:11217685
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шайба простая
Каталожный номер:11210197
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шайба простая
Каталожный номер:11210201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба пружины
Каталожный номер:11210064
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Болт с шестигранной головкой
Каталожный номер:11210152
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Шланг в сборе
Каталожный номер:11213795
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Кольцо уплотнительное
Каталожный номер:11210113
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Трубка
Каталожный номер:11211157
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Трубка
Каталожный номер:11211158
Комплект:1
Примечание:
