Электрическое реле

Электрическое реле

← Кабель и жгут проводов кабины Датчик уровня топлива →

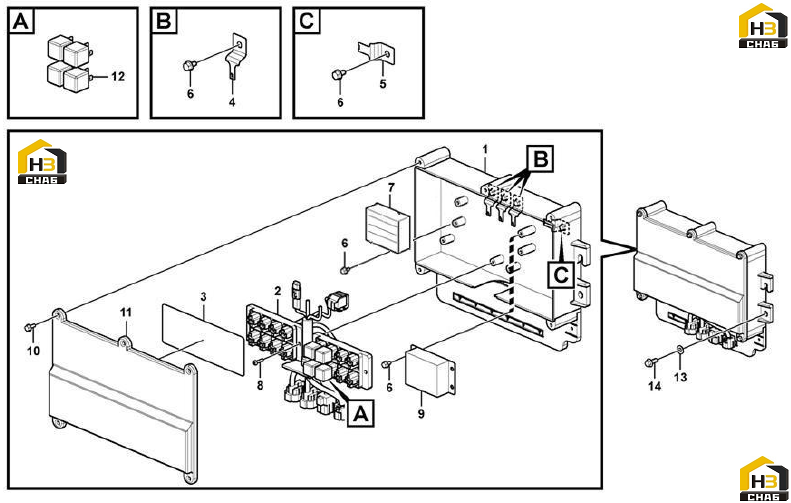

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Корпус
Каталожный номер:11215634
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Корпус разъемов
Каталожный номер:11217637
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ярлык-лого наклеивающийся
Каталожный номер:11215628
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Скрепка-держатель
Каталожный номер:11211132
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Скрепка-держатель
Каталожный номер:11210524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Болт крепежный фланца
Каталожный номер:11210074
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Преобразователь напряжения
Каталожный номер:11215636
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт крепежный
Каталожный номер:11210086
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Блок управления
Каталожный номер:11215635
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Болт крепежный фланца
Каталожный номер:11210038
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Крышка
Каталожный номер:11211199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Реле
Каталожный номер:11215627
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Шайба
Каталожный номер:11210068
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Болт крепежный фланца
Каталожный номер:11210032
Комплект:4
Примечание:
