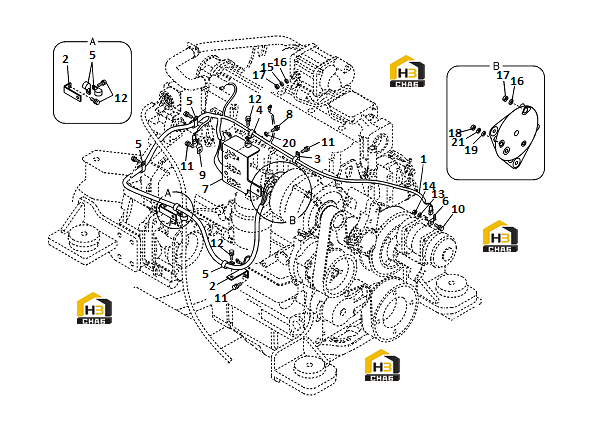

Жгут проводов в сборе (часть 3)

← Жгут проводов основного кабеля Жгут проводов в сборе (часть 4) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wiring harness

Каталожный номер:11219447

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:11210613

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clip

Каталожный номер:11210255

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clip

Каталожный номер:11213308

Комплект:5

Примечание:

№ на схеме:5

Наименование:Clip

Каталожный номер:11210258

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clip

Каталожный номер:11210537

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:11219626

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:11214820

Комплект:2

Примечание:

№ на схеме:9

Наименование:Clip

Каталожный номер:11211133

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange screw

Каталожный номер:11210032

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange screw

Каталожный номер:11210033

Комплект:3

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:11210036

Комплект:5

Примечание:

№ на схеме:13

Наименование:Spring washer

Каталожный номер:11210064

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon nut

Каталожный номер:11210130

Комплект:1

Примечание:

№ на схеме:15

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:16

Наименование:Washer

Каталожный номер:11210058

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hexagon nut

Каталожный номер:11210129

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hexagon nut

Каталожный номер:11210219

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:11210057

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:11210059

Комплект:2

Примечание:

№ на схеме:21

Наименование:Spring washer

Каталожный номер:11210062

Комплект:1

Примечание:
