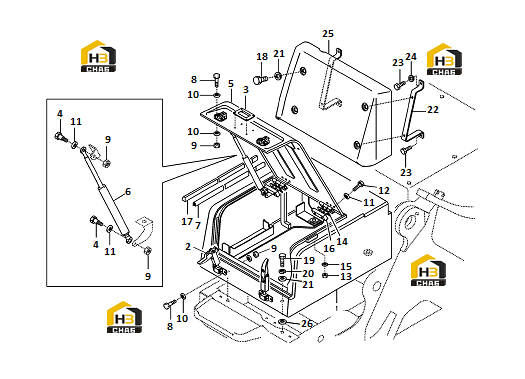

Ящик для инструментов

← Поручень Дверь кабины оператора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:2

Наименование:Catch

Каталожный номер:11210526

Комплект:2

Примечание:

№ на схеме:3

Наименование:Handle

Каталожный номер:11216033

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:11210577

Комплект:2

Примечание:

№ на схеме:5

Наименование:Door

Каталожный номер:11213746

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gas spring

Каталожный номер:11213743

Комплект:1

Примечание:

№ на схеме:7

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:8

Наименование:Hexagon screw

Каталожный номер:11210120

Комплект:8

Примечание:

№ на схеме:9

Наименование:Lock nut

Каталожный номер:11211053

Комплект:10

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:11210218

Комплект:16

Примечание:

№ на схеме:11

Наименование:Plain washer

Каталожный номер:11210197

Комплект:8

Примечание:

№ на схеме:12

Наименование:Hexagon screw

Каталожный номер:11210124

Комплект:6

Примечание:

№ на схеме:13

Наименование:Lock nut

Каталожный номер:11211629

Комплект:4

Примечание:

№ на схеме:14

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:2

Примечание:kongbai (нет номера)

№ на схеме:15

Наименование:Washer

Каталожный номер:11210024

Комплект:4

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:11213747

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bushing

Каталожный номер:11210525

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hexagon screw

Каталожный номер:11210098

Комплект:4

Примечание:

№ на схеме:19

Наименование:Hexagon screw

Каталожный номер:11210100

Комплект:4

Примечание:

№ на схеме:20

Наименование:Spring washer

Каталожный номер:11210065

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:11210538

Комплект:8

Примечание:

№ на схеме:22

Наименование:Bracket

Каталожный номер:14402075

Комплект:2

Примечание:

№ на схеме:23

Наименование:Flange screw

Каталожный номер:11210032

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:11212281

Комплект:2

Примечание:

№ на схеме:25

Наименование:Cover

Каталожный номер:14403546

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:11211123

Комплект:4

Примечание:

№ на схеме:27

Наименование:Tool box

Каталожный номер:14405714

Комплект:1

Примечание:
