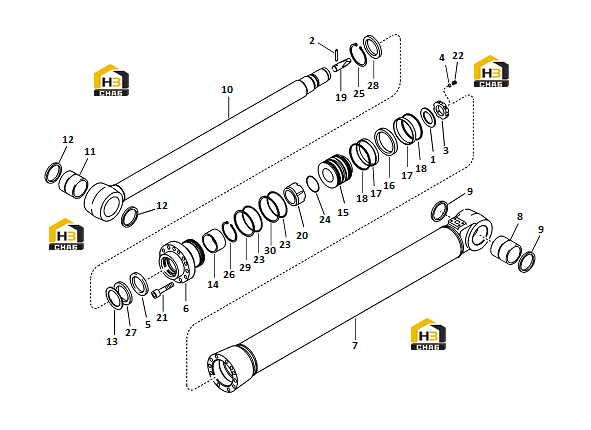

Цилиндр ковша

← Рычаг крепежный Шатун ковшовой штанги →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:11213413

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:11213414

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock nut

Каталожный номер:11213419

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pad

Каталожный номер:11211340

Комплект:1

Примечание:24A052240

№ на схеме:5

Наименование:Sealing

Каталожный номер:11211343

Комплект:1

Примечание:24H008005

№ на схеме:6

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:7

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:8

Наименование:Bushing

Каталожный номер:11213417

Комплект:1

Примечание:24C082020

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:11210869

Комплект:2

Примечание:24R307082

№ на схеме:10

Наименование:Rod

Каталожный номер:11213420

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:11213417

Комплект:1

Примечание:24C082020

№ на схеме:12

Наименование:Sealing ring

Каталожный номер:11210869

Комплект:2

Примечание:24R307082

№ на схеме:13

Наименование:Ring

Каталожный номер:11211797

Комплект:1

Примечание:INF

№ на схеме:14

Наименование:Bushing

Каталожный номер:11211803

Комплект:1

Примечание:24S180401

№ на схеме:15

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:16

Наименование:Piston seal

Каталожный номер:11210420

Комплект:1

Примечание:24P512001

№ на схеме:17

Наименование:Wear ring

Каталожный номер:11211782

Комплект:2

Примечание:

№ на схеме:18

Наименование:Sealing

Каталожный номер:11211799

Комплект:2

Примечание:

№ на схеме:19

Наименование:Control plunger

Каталожный номер:11213415

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bushing

Каталожный номер:11213418

Комплект:1

Примечание:24C059040

№ на схеме:21

Наименование:Screw

Каталожный номер:11214764

Комплект:12

Примечание:24T516605

№ на схеме:22

Наименование:Screw

Каталожный номер:11210743

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:11210180

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:11210177

Комплект:1

Примечание:24K00650A

№ на схеме:25

Наименование:Retaining ring

Каталожный номер:11210181

Комплект:1

Примечание:24C001140

№ на схеме:26

Наименование:Retaining ring

Каталожный номер:11211774

Комплект:1

Примечание:24C007010

№ на схеме:27

Наименование:Sealing

Каталожный номер:11211776

Комплект:1

Примечание:24F008021

№ на схеме:28

Наименование:Sealing ring

Каталожный номер:11211778

Комплект:1

Примечание:24D208002

№ на схеме:29

Наименование:Ring

Каталожный номер:11211790

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ring

Каталожный номер:11211794

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sealing kit

Каталожный номер:11210966

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hydraulic cylinder

Каталожный номер:11213412

Комплект:1

Примечание:24A000190
