Шасси, комплект пружин (25891)

Шасси, комплект пружин (25891)

← Противовес Комплектующие направляющего колеса (991011) →

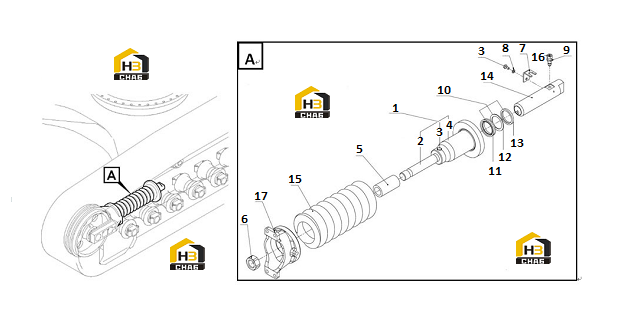

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Track adjusting cylinder
Каталожный номер:11217623
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rod
Каталожный номер:11217639
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hexagon screw
Каталожный номер:11210122
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cylinder
Каталожный номер:11217638
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Stop sleeve
Каталожный номер:11217622
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:11213524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:11217627
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spring washer
Каталожный номер:11210064
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Oil tap
Каталожный номер:11217618
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sealing kit
Каталожный номер:4110002161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sealing ring
Каталожный номер:11217624
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing ring
Каталожный номер:11219191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing ring
Каталожный номер:11217626
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Piston
Каталожный номер:11217621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spring
Каталожный номер:11217619
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Clevis
Каталожный номер:11217620
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Spring
Каталожный номер:11218954
Комплект:2
Примечание:
