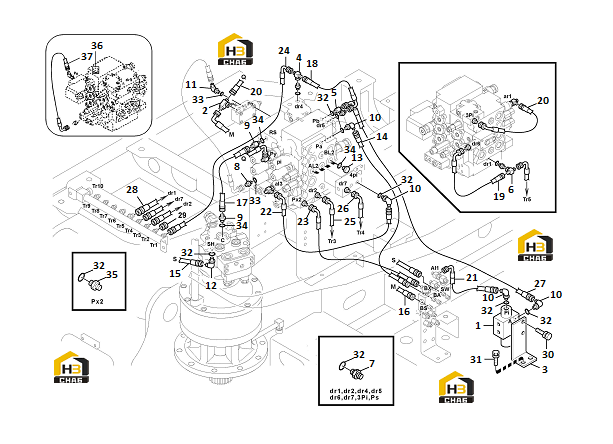

Сервосистема (часть 5)

← Сервосистема (часть 4) Сервосистема (часть 6) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Solenoid valve

Каталожный номер:14405845

Комплект:1

Примечание:

№ на схеме:2

Наименование:T-nipple

Каталожный номер:11213247

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:11219631

Комплект:1

Примечание:

№ на схеме:4

Наименование:T-nipple

Каталожный номер:11211664

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:11211666

Комплект:1

Примечание:

№ на схеме:6

Наименование:T-nipple

Каталожный номер:11211668

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:11211672

Комплект:8

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:11211673

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nipple

Каталожный номер:11211675

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nipple

Каталожный номер:11211689

Комплект:4

Примечание:

№ на схеме:11

Наименование:Nipple

Каталожный номер:11211690

Комплект:1

Примечание:

№ на схеме:12

Наименование:Elbow nipple

Каталожный номер:11213249

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:11211701

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose assembly

Каталожный номер:14400544

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:11217297

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose assembly

Каталожный номер:14403706

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose assembly

Каталожный номер:14403705

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose assembly

Каталожный номер:14402828

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose assembly

Каталожный номер:14400545

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose assembly

Каталожный номер:14400542

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose assembly

Каталожный номер:14400030

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose assembly

Каталожный номер:14400536

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:14400868

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose assembly

Каталожный номер:14400588

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose assembly

Каталожный номер:14400815

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose assembly

Каталожный номер:14401833

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose assembly

Каталожный номер:14400868

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose assembly

Каталожный номер:14400532

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:11212069

Комплект:1

Примечание:

№ на схеме:30

Наименование:Flange screw

Каталожный номер:11210033

Комплект:2

Примечание:

№ на схеме:31

Наименование:Flange screw

Каталожный номер:11210034

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:11210133

Комплект:15

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:11210135

Комплект:2

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:11210141

Комплект:4

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:11211677

Комплект:1

Примечание:

№ на схеме:36

Наименование:Plate

Каталожный номер:11213444

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose

Каталожный номер:11217382

Комплект:1

Примечание:
