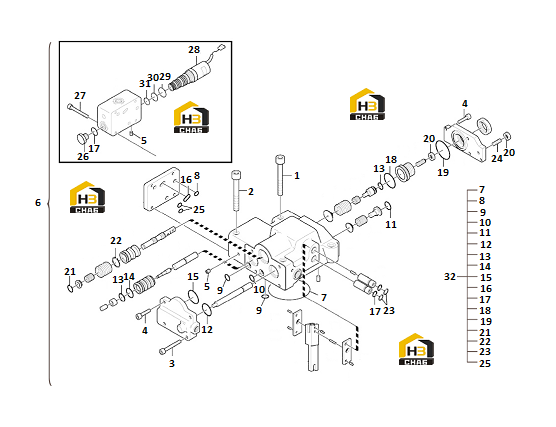

Регулятор гидравлического насоса (часть 2)

← Регулятор гидравлического насоса (часть 1) Регулятор гидравлического насоса (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hex. socket screw

Каталожный номер:11211551

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:11211552

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:11211549

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:11211548

Комплект:6

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:11210873

Комплект:6

Примечание:

№ на схеме:6

Наименование:Regulator control

Каталожный номер:11213088

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:11210716

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:11210703

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:11210704

Комплект:9

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:11210705

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:11210709

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:11210711

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:11210708

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:11210710

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:11210714

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:11221775

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11210706

Комплект:3

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:11210713

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:11210171

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:11211627

Комплект:2

Примечание:

№ на схеме:21

Наименование:Sealing ring

Каталожный номер:11211600

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing ring

Каталожный номер:11213139

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:11210005

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:11213140

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:11210723

Комплект:2

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:11211697

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:11213160

Комплект:4

Примечание:

№ на схеме:28

Наименование:Valve

Каталожный номер:11214808

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:11210164

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:11211903

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:11211904

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sealing kit

Каталожный номер:11213159

Комплект:1

Примечание:
