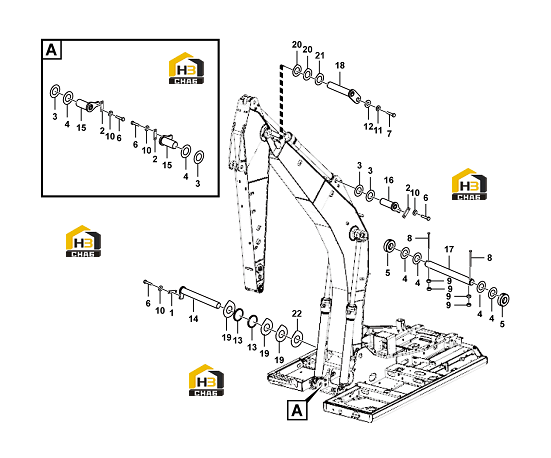

Палец стрелы с комплектующими

← Цилиндр ковша (320408) Узел ковшовой штанги →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock plate

Каталожный номер:11213932

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lock

Каталожный номер:11210779

Комплект:3

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:11214796

Комплект:3

Примечание:

№ на схеме:4

Наименование:Shim

Каталожный номер:11214795

Комплект:7

Примечание:

№ на схеме:5

Наименование:Lock pin

Каталожный номер:14402934

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hexagon screw

Каталожный номер:11223254

Комплект:8

Примечание:M16*30

№ на схеме:7

Наименование:Hexagon screw

Каталожный номер:11223255

Комплект:1

Примечание:M20*30

№ на схеме:8

Наименование:Hexagon screw

Каталожный номер:11223256

Комплект:2

Примечание:M16*80

№ на схеме:9

Наименование:Hexagon nut

Каталожный номер:11223158

Комплект:4

Примечание:

№ на схеме:10

Наименование:Spring washer

Каталожный номер:11210067

Комплект:8

Примечание:

№ на схеме:11

Наименование:Spring washer

Каталожный номер:11222986

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plain washer

Каталожный номер:11223257

Комплект:1

Примечание:21*60*6

№ на схеме:13

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:14

Наименование:Pin

Каталожный номер:14402936

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:14402937

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:14402938

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:14402939

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:14403214

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:11222249

Комплект:3

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:11222250

Комплект:2

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:11218328

Комплект:1

Примечание:

№ на схеме:22

Наименование:Shim

Каталожный номер:26170012271

Комплект:2

Примечание:
