Кронштейн двигателя опорный

Кронштейн двигателя опорный

← Двигатель Система топливного бака →

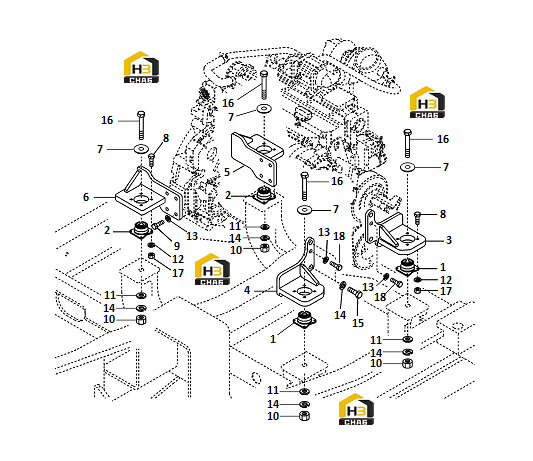

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cushion
Каталожный номер:11221939
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cushion
Каталожный номер:11221940
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:11212960
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:11212961
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Engine bracket
Каталожный номер:11212958
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Engine bracket
Каталожный номер:11212959
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:11212957
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11210214
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon screw
Каталожный номер:11210215
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Lock nut
Каталожный номер:11212964
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plain washer
Каталожный номер:11210199
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:11210064
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spring washer
Каталожный номер:11210065
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring washer
Каталожный номер:11210067
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hexagon screw
Каталожный номер:11210103
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hexagon screw
Каталожный номер:11212965
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hexagon nut
Каталожный номер:11210130
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hexagon screw
Каталожный номер:11210099
Комплект:2
Примечание:
