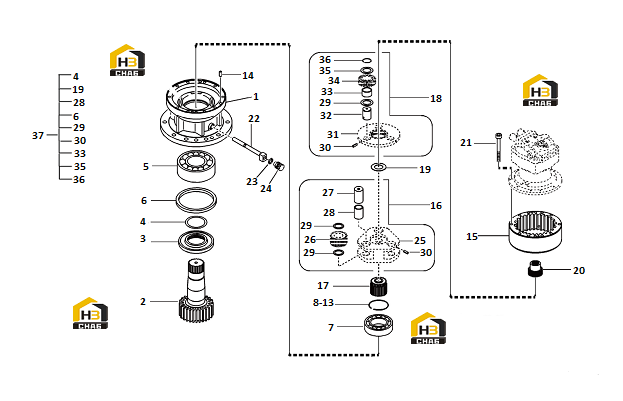

Комплектующие роторного редуктора

← Гидромотор поворотной платформы Двигатель шагающий в сборе (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Casing

Каталожный номер:11213502

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shaft

Каталожный номер:11213512

Комплект:1

Примечание:

№ на схеме:3

Наименование:Collar

Каталожный номер:11213637

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:11213710

Комплект:1

Примечание:

№ на схеме:5

Наименование:Roller bearing

Каталожный номер:11213635

Комплект:1

Примечание:

№ на схеме:6

Наименование:Radial seal

Каталожный номер:11213638

Комплект:1

Примечание:

№ на схеме:7

Наименование:Roller bearing

Каталожный номер:11213636

Комплект:1

Примечание:

№ на схеме:8

Наименование:Collar

Каталожный номер:11213645

Комплект:2

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:11213646

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shim

Каталожный номер:11213647

Комплект:2

Примечание:

№ на схеме:11

Наименование:Shim

Каталожный номер:11213648

Комплект:2

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:11213649

Комплект:2

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:11213650

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:11213696

Комплект:2

Примечание:

№ на схеме:15

Наименование:Gear

Каталожный номер:11213611

Комплект:1

Примечание:

№ на схеме:16

Наименование:Planet carrier

Каталожный номер:11223497

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sun gear

Каталожный номер:11213639

Комплект:1

Примечание:

№ на схеме:18

Наименование:Differential carrier

Каталожный номер:11213640

Комплект:1

Примечание:

№ на схеме:19

Наименование:Thrust washer

Каталожный номер:11213487

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gear

Каталожный номер:11213644

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hex. socket screw

Каталожный номер:11223498

Комплект:10

Примечание:M12*120

№ на схеме:22

Наименование:Pipe

Каталожный номер:11213534

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:11210052

Комплект:1

Примечание:

№ на схеме:24

Наименование:Drain valve

Каталожный номер:11223005

Комплект:1

Примечание:

№ на схеме:25

Наименование:Planet carrier

Каталожный номер:11223496

Комплект:1

Примечание:

№ на схеме:26

Наименование:Planet gear

Каталожный номер:11218042

Комплект:3

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:11213633

Комплект:3

Примечание:

№ на схеме:28

Наименование:Bushing

Каталожный номер:11213634

Комплект:3

Примечание:

№ на схеме:29

Наименование:Thrust washer

Каталожный номер:11213651

Комплект:9

Примечание:

№ на схеме:30

Наименование:Spring pin

Каталожный номер:11211660

Комплект:6

Примечание:

№ на схеме:31

Наименование:Planet carrier

Каталожный номер:11218043

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pin

Каталожный номер:11213641

Комплект:3

Примечание:

№ на схеме:33

Наименование:Needle bearing

Каталожный номер:11213642

Комплект:3

Примечание:

№ на схеме:34

Наименование:Planetary gear

Каталожный номер:11218562

Комплект:3

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:11213643

Комплект:3

Примечание:

№ на схеме:36

Наименование:Sealing ring

Каталожный номер:11214809

Комплект:3

Примечание:

№ на схеме:37

Наименование:Overhaul kit

Каталожный номер:11210566

Комплект:1

Примечание:
