Комплектующие кабины (часть 2)

Комплектующие кабины (часть 2)

← Комплектующие кабины (часть 1) Комплектующие кабины (часть 3) →

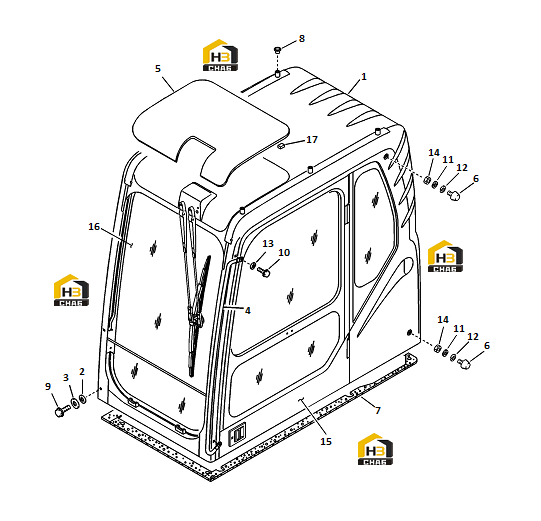

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:kongbai (пустой номер)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:kongbai (нет номера)
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:11210574
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:11210575
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hand rail
Каталожный номер:14404929
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Glass
Каталожный номер:14400121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bumper
Каталожный номер:11210331
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sponge
Каталожный номер:11210581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plug
Каталожный номер:11210464
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Flange screw
Каталожный номер:11210032
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flange screw
Каталожный номер:11210032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:11210058
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:11210063
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:11212281
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon nut
Каталожный номер:11210129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Door
Каталожный номер:14404914
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sliding window
Каталожный номер:14404917
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pad
Каталожный номер:11210557
Комплект:14
Примечание:
