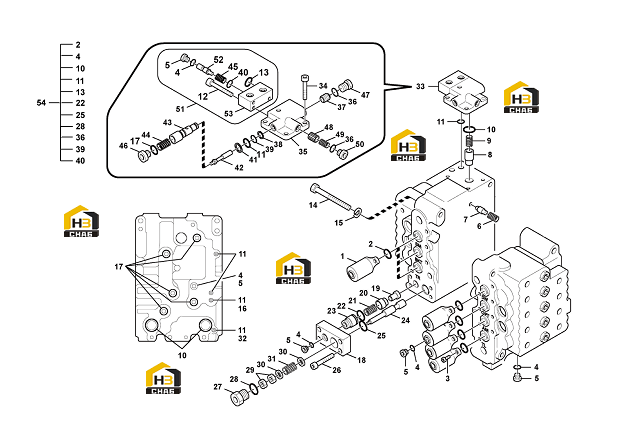

Клапан распределительный (часть 1)

← Сервосистема (часть 1) Клапан распределительный (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:11212990

Комплект:7

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:11210167

Комплект:7

Примечание:

№ на схеме:3

Наименование:Hex. socket screw

Каталожный номер:11212991

Комплект:14

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:11210133

Комплект:4

Примечание:

№ на схеме:5

Наименование:Cap

Каталожный номер:11211467

Комплект:4

Примечание:

№ на схеме:6

Наименование:Spring

Каталожный номер:11211458

Комплект:1

Примечание:

№ на схеме:7

Наименование:Check valve

Каталожный номер:11211435

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring support

Каталожный номер:11212992

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring

Каталожный номер:11212993

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:11210144

Комплект:3

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:11210132

Комплект:5

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:11220395

Комплект:3

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:11210137

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:11212994

Комплект:7

Примечание:

№ на схеме:15

Наименование:Spring washer

Каталожный номер:11210065

Комплект:7

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:11212995

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11212996

Комплект:5

Примечание:

№ на схеме:18

Наименование:Cover

Каталожный номер:11212997

Комплект:1

Примечание:

№ на схеме:19

Наименование:Check valve

Каталожный номер:11213000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:11212998

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:11212999

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:11213003

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring support

Каталожный номер:11213002

Комплект:1

Примечание:

№ на схеме:24

Наименование:Slide

Каталожный номер:11213001

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:11210169

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:11213006

Комплект:4

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:11213005

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:11210138

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:11213004

Комплект:2

Примечание:

№ на схеме:30

Наименование:Spring support

Каталожный номер:11213008

Комплект:2

Примечание:

№ на схеме:31

Наименование:Spring

Каталожный номер:11213009

Комплект:1

Примечание:

№ на схеме:32

Наименование:Orifice sleeve

Каталожный номер:11221039

Комплект:1

Примечание:

№ на схеме:33

Наименование:Valve

Каталожный номер:11210676

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:11213012

Комплект:4

Примечание:

№ на схеме:35

Наименование:Cover

Каталожный номер:11213011

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:11210135

Комплект:2

Примечание:

№ на схеме:37

Наименование:Piston

Каталожный номер:11213010

Комплект:1

Примечание:

№ на схеме:38

Наименование:Ring

Каталожный номер:11211963

Комплект:1

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:11210131

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-ring

Каталожный номер:11213022

Комплект:1

Примечание:

№ на схеме:41

Наименование:Ring

Каталожный номер:11211964

Комплект:1

Примечание:

№ на схеме:42

Наименование:Control plunger

Каталожный номер:11211968

Комплект:1

Примечание:

№ на схеме:43

Наименование:Sleeve

Каталожный номер:11213014

Комплект:1

Примечание:

№ на схеме:44

Наименование:Spring

Каталожный номер:11211972

Комплект:1

Примечание:

№ на схеме:45

Наименование:Spring

Каталожный номер:11213025

Комплект:1

Примечание:

№ на схеме:46

Наименование:Cap

Каталожный номер:11211973

Комплект:1

Примечание:

№ на схеме:47

Наименование:Plug

Каталожный номер:11220975

Комплект:1

Примечание:

№ на схеме:48

Наименование:Control plunger

Каталожный номер:11211969

Комплект:1

Примечание:

№ на схеме:49

Наименование:Spring

Каталожный номер:11211971

Комплект:1

Примечание:

№ на схеме:50

Наименование:Plug

Каталожный номер:11211699

Комплект:1

Примечание:

№ на схеме:51

Наименование:Selector valve

Каталожный номер:11220350

Комплект:1

Примечание:

№ на схеме:52

Наименование:Piston

Каталожный номер:11213024

Комплект:1

Примечание:

№ на схеме:53

Наименование:Valve block

Каталожный номер:11213020

Комплект:1

Примечание:

№ на схеме:54

Наименование:Sealing kit

Каталожный номер:11213026

Комплект:1

Примечание:
