Двигатель шагающий в сборе (часть 3)

Двигатель шагающий в сборе (часть 3)

← Двигатель шагающий в сборе (часть 2) Двигатель шагающий в сборе (часть 4) →

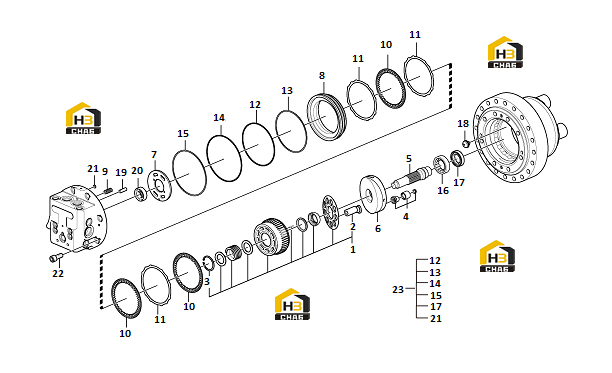

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Piston
Каталожный номер:11213590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Piston
Каталожный номер:11213591
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ring
Каталожный номер:11213592
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Piston
Каталожный номер:11213593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shaft
Каталожный номер:11213618
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:11213594
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:11213619
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Piston
Каталожный номер:11213595
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spring
Каталожный номер:11213494
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate
Каталожный номер:11213596
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:11213597
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:11213598
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Ring
Каталожный номер:11213600
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:11213599
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ring
Каталожный номер:11213601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Roller bearing
Каталожный номер:11213602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sealing
Каталожный номер:11213683
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Pivot
Каталожный номер:11213620
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Pin
Каталожный номер:11213588
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Ball bearing
Каталожный номер:11213603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-ring
Каталожный номер:11213706
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hex. socket screw
Каталожный номер:11213707
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Sealing kit
Каталожный номер:11213606
Комплект:1
Примечание:
