Дверь боковая

← Коврик автомобильный Крышка верхняя в сборе →

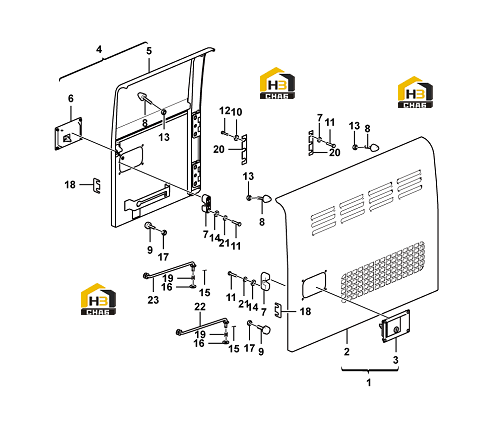

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door

Каталожный номер:14401119

Комплект:1

Примечание:

№ на схеме:2

Наименование:Door

Каталожный номер:14401206

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock

Каталожный номер:14404752

Комплект:1

Примечание:

№ на схеме:4

Наименование:Door

Каталожный номер:14401118

Комплект:1

Примечание:

№ на схеме:5

Наименование:Door

Каталожный номер:14401120

Комплект:1

Примечание:

№ на схеме:6

Наименование:Door lock

Каталожный номер:14405420

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bump stop

Каталожный номер:11211010

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:11210576

Комплект:3

Примечание:

№ на схеме:9

Наименование:Bumper

Каталожный номер:11210361

Комплект:2

Примечание:

№ на схеме:10

Наименование:Collar

Каталожный номер:11210580

Комплект:8

Примечание:

№ на схеме:11

Наименование:Hexagon screw

Каталожный номер:11210119

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hexagon screw

Каталожный номер:11210189

Комплект:8

Примечание:

№ на схеме:13

Наименование:Hexagon nut

Каталожный номер:11210130

Комплект:3

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:11210218

Комплект:4

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:11211662

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:11212281

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hexagon nut

Каталожный номер:11210129

Комплект:2

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:11212649

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:11210493

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:11213732

Комплект:4

Примечание:

№ на схеме:21

Наименование:Spring washer

Каталожный номер:11210063

Комплект:4

Примечание:

№ на схеме:22

Наименование:Rod

Каталожный номер:11210418

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rod

Каталожный номер:11210419

Комплект:1

Примечание:
