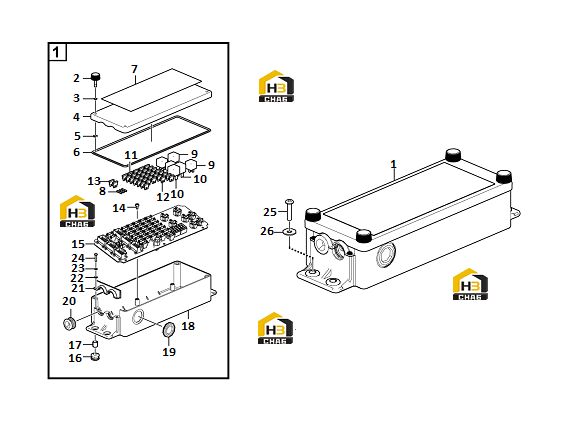

Блок предохранителей

← Предохранитель с креплением Болты крепежные блока управления двигателем →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuse box_assy edb jem relay

Каталожный номер:14401296

Комплект:1

Примечание:FUSE BOX_ASSY EDB JEM RELAY

№ на схеме:2

Наименование:Screw

Каталожный номер:14401617

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:11213706

Комплект:4

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:14401615

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring

Каталожный номер:11218714

Комплект:4

Примечание:

№ на схеме:6

Наименование:Sealing strip

Каталожный номер:11219423

Комплект:1

Примечание:

№ на схеме:7

Наименование:Decal_edb

Каталожный номер:14401618

Комплект:1

Примечание:DECAL_EDB

№ на схеме:8

Наименование:Diode

Каталожный номер:11218674

Комплект:5

Примечание:

№ на схеме:9

Наименование:Relay

Каталожный номер:11215627

Комплект:8

Примечание:

№ на схеме:10

Наименование:Relay

Каталожный номер:11220527

Комплект:2

Примечание:

№ на схеме:11

Наименование:Fuse

Каталожный номер:11214265

Комплект:3

Примечание:

№ на схеме:12

Наименование:Fuse

Каталожный номер:11214266

Комплект:21

Примечание:

№ на схеме:13

Наименование:Fuse

Каталожный номер:11211867

Комплект:10

Примечание:

№ на схеме:14

Наименование:Six point socket screw

Каталожный номер:11210087

Комплект:6

Примечание:

№ на схеме:15

Наименование:Printed circuit board

Каталожный номер:11220892

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cable sleeve

Каталожный номер:11219426

Комплект:4

Примечание:

№ на схеме:17

Наименование:Sleeve

Каталожный номер:11219427

Комплект:4

Примечание:

№ на схеме:18

Наименование:Fuse box

Каталожный номер:14401616

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:11218713

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cable sleeve

Каталожный номер:11219429

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fuse box

Каталожный номер:11220891

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:11210024

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spring washer

Каталожный номер:11210061

Комплект:2

Примечание:

№ на схеме:24

Наименование:Six point socket screw

Каталожный номер:11210085

Комплект:2

Примечание:

№ на схеме:25

Наименование:Flange screw

Каталожный номер:11210037

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:11214460

Комплект:4

Примечание:
