Топливный бак

← Топливный бак в сборе Бачок расширительный →

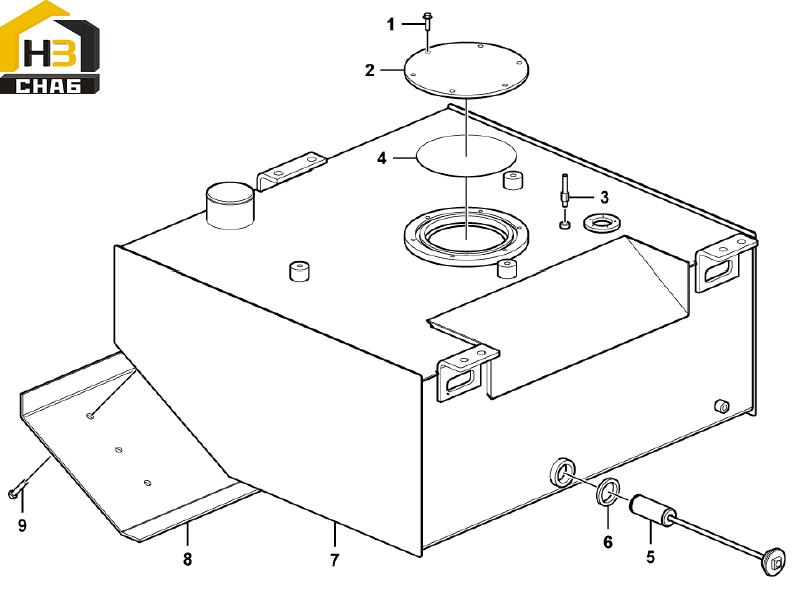

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:4011000474

Комплект:6

Примечание:GB16674-M10*25EpZn-8.8

№ на схеме:2

Наименование:Cover plate

Каталожный номер:29020000041

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube

Каталожный номер:29020006561

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:4030000022

Комплект:1

Примечание:GB3452.1-200*7.00G

№ на схеме:5

Наименование:Fuel filter

Каталожный номер:29020019161

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:29020007931

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fuel tank

Каталожный номер:29020019121

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover plate

Каталожный номер:29020011501

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:4011000137

Комплект:6

Примечание:GB16674-M12*20EpZn-8.8
