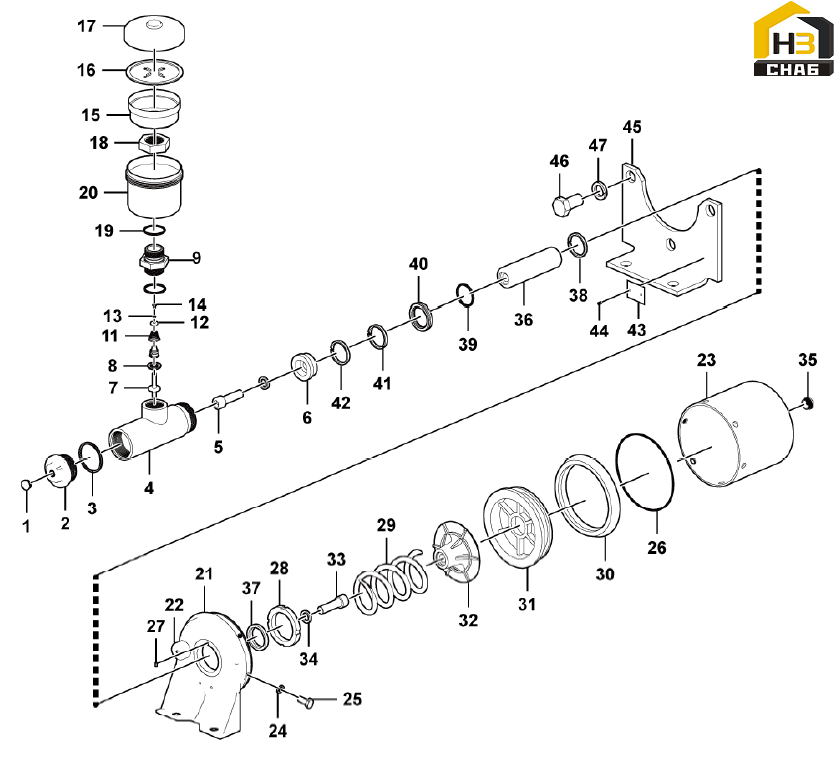

Пневмоцилиндр (46455)

← Главный тормозной цилиндр (340201) Комплект воздухоосушителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plastic plug

Каталожный номер:4120001985006

Комплект:1

Примечание:HP3.5-40-41 M12*1.2

№ на схеме:2

Наименование:Cover

Каталожный номер:4120000675503

Комплект:1

Примечание:HP3.5-90C-03

№ на схеме:3

Наименование:Sealing kit

Каталожный номер:4120000675504

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cylinder

Каталожный номер:4120000675505

Комплект:1

Примечание:HP3.5-90C-01B

№ на схеме:5

Наименование:Screw

Каталожный номер:4014000055

Комплект:1

Примечание:GB70.1-M12*30EpZn-8.8

№ на схеме:6

Наименование:Brake piston

Каталожный номер:4120000675506

Комплект:1

Примечание:HP3.5-90C-02A-02

№ на схеме:7

Наименование:Valve rod

Каталожный номер:4120001985010

Комплект:1

Примечание:HP3.5-40-04

№ на схеме:8

Наименование:Valve

Каталожный номер:4120001985011

Комплект:1

Примечание:HP3.5-40-05

№ на схеме:9

Наименование:Nipple

Каталожный номер:4120001985012

Комплект:1

Примечание:HP3.5-40-11

№ на схеме:10

Наименование:Bushing

Каталожный номер:4120001985013

Комплект:1

Примечание:HP3.5-40-08A

№ на схеме:11

Наименование:Spring

Каталожный номер:4120001985014

Комплект:1

Примечание:HP3.5-40-06

№ на схеме:12

Наименование:Spring seat

Каталожный номер:4120001985015

Комплект:1

Примечание:HP3.5-40-07

№ на схеме:13

Наименование:Washer

Каталожный номер:4015000282

Комплект:1

Примечание:GB93-3-65Mn

№ на схеме:14

Наименование:Screw

Каталожный номер:4014000581

Комплект:1

Примечание:P-GB818-M3*5EpZn-4.8

№ на схеме:15

Наименование:Strainer

Каталожный номер:4120001985016

Комплект:1

Примечание:HP3.5-40-16B

№ на схеме:16

Наименование:Diaphragm

Каталожный номер:4120001985017

Комплект:1

Примечание:HP3.5-40-14

№ на схеме:17

Наименование:Cover

Каталожный номер:4120001985018

Комплект:1

Примечание:HP3.5-40-15A M85*2

№ на схеме:18

Наименование:Nut M27*1.5

Каталожный номер:4120001985019

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sealing kit

Каталожный номер:4120000675504

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cup

Каталожный номер:4120001985020

Комплект:1

Примечание:HP3.5-40-17FT

№ на схеме:21

Наименование:Attaching frame

Каталожный номер:4120000675507

Комплект:1

Примечание:HP3.5-90-04D

№ на схеме:22

Наименование:Bolt

Каталожный номер:4120001985027

Комплект:1

Примечание:HP.FC-00

№ на схеме:23

Наименование:Cylinder block

Каталожный номер:4120000675508

Комплект:1

Примечание:HP3.5-90-07

№ на схеме:24

Наименование:Washer

Каталожный номер:4015000485

Комплект:6

Примечание:P-GB7244-8

№ на схеме:25

Наименование:Bolt

Каталожный номер:4011000632

Комплект:6

Примечание:GB5783-M8*16-8.8

№ на схеме:26

Наименование:Sealing kit

Каталожный номер:4120000675504

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:4016000377

Комплект:1

Примечание:P-GB119.2-3*8

№ на схеме:28

Наименование:Nut

Каталожный номер:4013000428

Комплект:1

Примечание:P-GB810-M45*1.5EpZn-8

№ на схеме:29

Наименование:Spring

Каталожный номер:4120000675509

Комплект:1

Примечание:HP3.5-90-05D

№ на схеме:30

Наименование:Sealing kit

Каталожный номер:4120000675504

Комплект:1

Примечание:

№ на схеме:31

Наименование:Piston

Каталожный номер:4120000675510

Комплект:1

Примечание:HP3.5-60-20

№ на схеме:32

Наименование:Disc

Каталожный номер:4120000675511

Комплект:1

Примечание:HP3.5-60-09C

№ на схеме:33

Наименование:Screw

Каталожный номер:4014000136

Комплект:1

Примечание:GB70.1-M12*40EpZn-8.8

№ на схеме:34

Наименование:Spring washer

Каталожный номер:4015000026

Комплект:2

Примечание:GB93-12-65Mn

№ на схеме:35

Наименование:Plastic plug

Каталожный номер:4120000675512

Комплект:1

Примечание:HP3.5-40-42 M22*1.5

№ на схеме:36

Наименование:Piston rod

Каталожный номер:4120000675513

Комплект:1

Примечание:HP3.5-90C-02A-01

№ на схеме:37

Наименование:Sealing kit

Каталожный номер:4120000675504

Комплект:1

Примечание:

№ на схеме:38

Наименование:Retaining ring

Каталожный номер:4120000675514

Комплект:1

Примечание:HP3.5-60-04-01

№ на схеме:39

Наименование:Sealing kit

Каталожный номер:4120000675504

Комплект:1

Примечание:

№ на схеме:40

Наименование:Support ring

Каталожный номер:4120000675515

Комплект:1

Примечание:YHP3.5-60-06A-01

№ на схеме:41

Наименование:Sealing kit

Каталожный номер:4120000675504

Комплект:1

Примечание:

№ на схеме:42

Наименование:Guide ring

Каталожный номер:4120000675516

Комплект:2

Примечание:HP3.5-60-03

№ на схеме:43

Наименование:Name plate

Каталожный номер:4120000675517

Комплект:1

Примечание:BP-SDLG-01

№ на схеме:44

Наименование:Rivet

Каталожный номер:4019000001

Комплект:2

Примечание:GB827-2*4-BL2

№ на схеме:45

Наименование:Bracket

Каталожный номер:4120000675518

Комплект:1

Примечание:HP3.5-90-06B(YT)

№ на схеме:46

Наименование:Screw

Каталожный номер:4011001196

Комплект:3

Примечание:GB5783-M14*25EpZn-10.9

№ на схеме:47

Наименование:Spring washer

Каталожный номер:4015000027

Комплект:3

Примечание:GB93-14-65Mn
