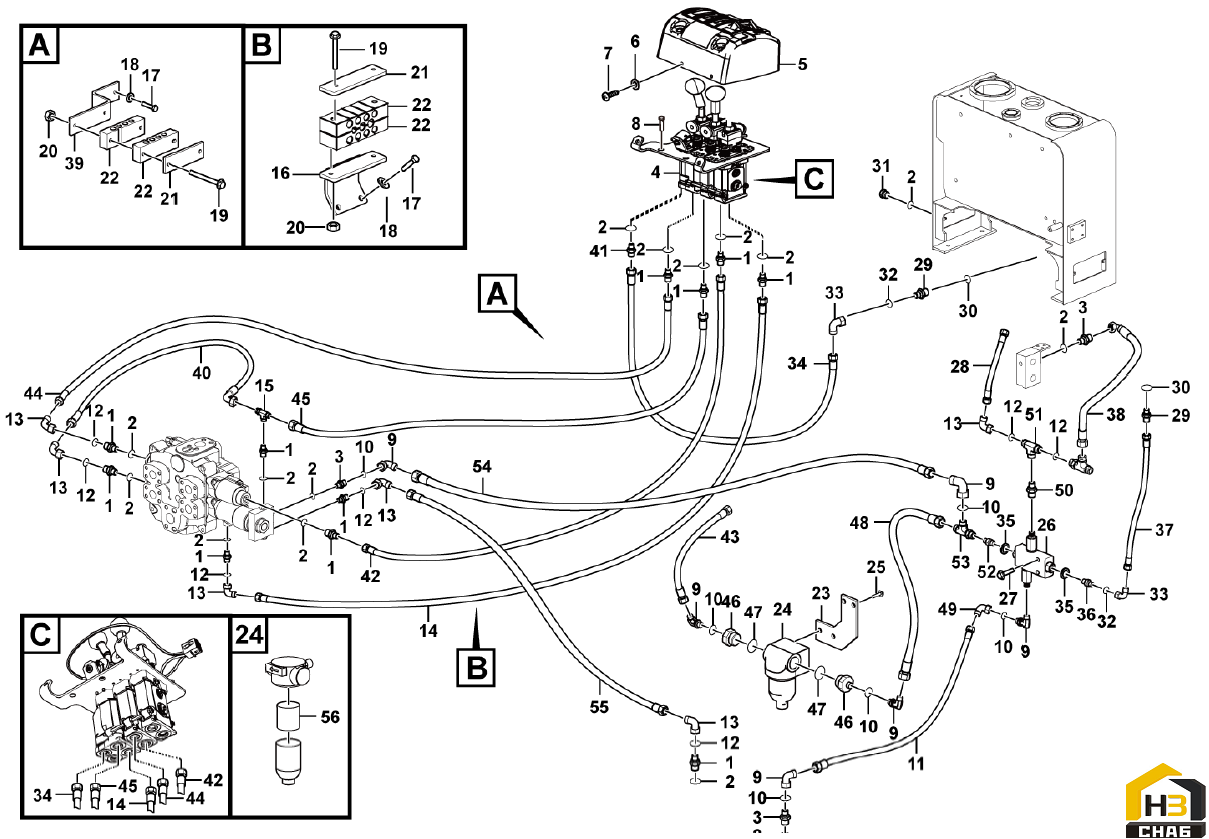

Гидропривод (часть ii)

Каталожный номер:4041000133

Комплект:11

Примечание:LGB120-01414

№ на схеме:2

Каталожный номер:4041000767

Комплект:17

Примечание:LGB168-11124

№ на схеме:3

Каталожный номер:4041000604

Комплект:3

Примечание:LGB120-01614

№ на схеме:4

Наименование:Control lever

Каталожный номер:4120007322

Комплект:1

Примечание:PCL402-4MBM3H3B-C

№ на схеме:5

Наименование:Cover

Каталожный номер:29320010911

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:4015000207

Комплект:4

Примечание:GB97.1-6EpZn-300HV

№ на схеме:7

Наименование:Screw

Каталожный номер:4014000026

Комплект:4

Примечание:GB818-M6*16EpZn-4.8

№ на схеме:8

Наименование:Bolt

Каталожный номер:4011000461

Комплект:4

Примечание:GB16674-M8*16EpZn-8.8

№ на схеме:9

Каталожный номер:4041001023

Комплект:6

Примечание:LGB143-01608

№ на схеме:10

Каталожный номер:4030000240

Комплект:7

Примечание:GB3452.1-8.00*1.80G

№ на схеме:11

Наименование:Hose

Каталожный номер:4041000678

Комплект:1

Примечание:LGB127-004170

№ на схеме:12

Каталожный номер:4030000530

Комплект:6

Примечание:GB3452.1-6.00*1.80G

№ на схеме:13

Каталожный номер:4041001047

Комплект:6

Примечание:LGB143-01406

№ на схеме:14

Каталожный номер:4041002507

Комплект:1

Примечание:LGB124-003238

№ на схеме:15

Наименование:Three-way nipple

Каталожный номер:4190000204

Комплект:1

Примечание:ET08LMDA3C

№ на схеме:16

Наименование:Bracket

Каталожный номер:29120019621

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:4011001238

Комплект:4

Примечание:GB5783-M10*20flZnyc-8.8-480

№ на схеме:18

Наименование:Washer

Каталожный номер:4015000433

Комплект:4

Примечание:GB97.1-10flZnyc-300HV-480

№ на схеме:19

Наименование:Screw

Каталожный номер:4011001303

Комплект:4

Примечание:GB16674.1-M8*90flZnyc-8.8-480

№ на схеме:20

Наименование:Nut

Каталожный номер:4013000373

Комплект:4

Примечание:GB6170-M8flZnyc-8-480

№ на схеме:21

Наименование:Anchor plate

Каталожный номер:29120016351

Комплект:2

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:29120021551

Комплект:4

Примечание:

№ на схеме:23

Наименование:Anchor plate

Каталожный номер:29120016021

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hydraulic fluid filter

Каталожный номер:4120001954

Комплект:1

Примечание:PLF-C30*10

№ на схеме:25

Наименование:Bolt

Каталожный номер:4011000447

Комплект:4

Примечание:GB16674-M10*20EpZn-8.8

№ на схеме:26

Наименование:Valve

Каталожный номер:4120005063

Комплект:1

Примечание:SF8-D

№ на схеме:27

Наименование:Bolt

Каталожный номер:4011000473

Комплект:2

Примечание:GB16674-M10*55EpZn-8.8

№ на схеме:28

Каталожный номер:29120031411

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:4041000766

Комплект:2

Примечание:LGB120-01818

№ на схеме:30

Каталожный номер:4041000768

Комплект:2

Примечание:LGB168-11524

№ на схеме:31

Наименование:Plug

Каталожный номер:4041000774

Комплект:1

Примечание:LGB135-01422

№ на схеме:32

Каталожный номер:4030000490

Комплект:2

Примечание:GB3452.1-10.0*1.80G

№ на схеме:33

Каталожный номер:4041001063

Комплект:2

Примечание:LGB143-01810

№ на схеме:34

Каталожный номер:4041002514

Комплект:1

Примечание:LGB164-005130

№ на схеме:35

Наименование:Washer

Каталожный номер:29120014931

Комплект:2

Примечание:

№ на схеме:36

Каталожный номер:29120007661

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:4041001960

Комплект:1

Примечание:LGB164-405088

№ на схеме:38

Каталожный номер:4041001956

Комплект:1

Примечание:LGB128-004029

№ на схеме:39

Наименование:Plate

Каталожный номер:29120020071

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:4041001554

Комплект:1

Примечание:LGB125-003070

№ на схеме:41

Каталожный номер:4041000150

Комплект:1

Примечание:LGB120-01814

№ на схеме:42

Каталожный номер:4041001964

Комплект:1

Примечание:LGB124-003230

№ на схеме:43

Каталожный номер:4041002667

Комплект:1

Примечание:LGB124-004035

№ на схеме:44

Каталожный номер:4041001362

Комплект:1

Примечание:LGB124-003280

№ на схеме:45

Наименование:Hose

Каталожный номер:4041001952

Комплект:1

Примечание:LGB124-003225

№ на схеме:46

Каталожный номер:29120015081

Комплект:2

Примечание:

№ на схеме:47

Каталожный номер:4030000276

Комплект:2

Примечание:GB3452.1-32.5*2.65G

№ на схеме:48

Наименование:Hose

Каталожный номер:4041001859

Комплект:1

Примечание:LGB124-004045

№ на схеме:49

Каталожный номер:4041001521

Комплект:1

Примечание:LGB143-11608

№ на схеме:50

Каталожный номер:4120005031

Комплект:1

Примечание:GZ10LCF

№ на схеме:51

Наименование:Shuttle valve

Каталожный номер:4120003065

Комплект:1

Примечание:WV-10

№ на схеме:52

Каталожный номер:29120007651

Комплект:1

Примечание:

№ на схеме:53

Наименование:Three-way nipple

Каталожный номер:4120001100

Комплект:1

Примечание:EL10LMDA3C

№ на схеме:54

Каталожный номер:4041001961

Комплект:1

Примечание:LGB127-004132

№ на схеме:55
