Электросистема передней рамы

Электросистема передней рамы

← Система электропитания Электросистема задней рамы →

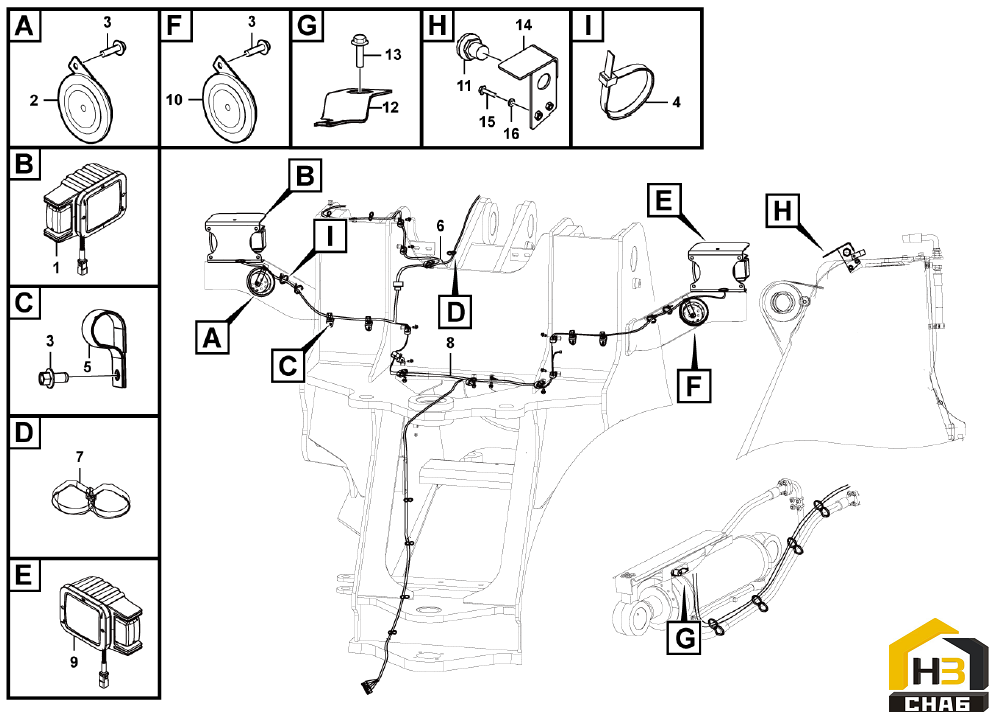

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lamp
Каталожный номер:4130001047
Комплект:1
Примечание:1EA 007 108-011
0 ₽
шт
№ на схеме:2
Наименование:Horn
Каталожный номер:4130002557
Комплект:1
Примечание:DL125-100L-01
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:4011000461
Комплект:20
Примечание:GB16674-M8*16EpZn-8.8
0 ₽
шт
№ на схеме:4
Наименование:Cable tie
Каталожный номер:4190001839
Комплект:4
Примечание:LG13-ZS4*160
0 ₽
шт
№ на схеме:5
Наименование:Strip clamp
Каталожный номер:14400342
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Wiring harness
Каталожный номер:29410000421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cable tie
Каталожный номер:4190001838
Комплект:10
Примечание:RTGB-370HD-S
0 ₽
шт
№ на схеме:8
Наименование:Cable harness
Каталожный номер:29410001371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Lamp
Каталожный номер:4130001048
Комплект:1
Примечание:1EA 007 108-021
0 ₽
шт
№ на схеме:10
Наименование:Horn
Каталожный номер:4130002556
Комплект:1
Примечание:DL125-100H-01
0 ₽
шт
№ на схеме:11
Наименование:Position switch
Каталожный номер:4130001028
Комплект:2
Примечание:J7-D10B1/DC
0 ₽
шт
№ на схеме:12
Наименование:Clip
Каталожный номер:4130001006
Комплект:2
Примечание:CLIP 1027-003-1200
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4011001296
Комплект:2
Примечание:GB16674.1-M8*20flZnyc-8.8-480
0 ₽
шт
№ на схеме:14
Наименование:Bracket
Каталожный номер:29140016461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4011001241
Комплект:2
Примечание:GB5783-M12*25flZnyc-8.8-480
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:4015000428
Комплект:2
Примечание:GB97.1-12flZnyc-300HV-480
