Вал приводной в сборе

Вал приводной в сборе

← Узел передачи заднего хода (часть 1) Узел передачи заднего хода (часть 2) →

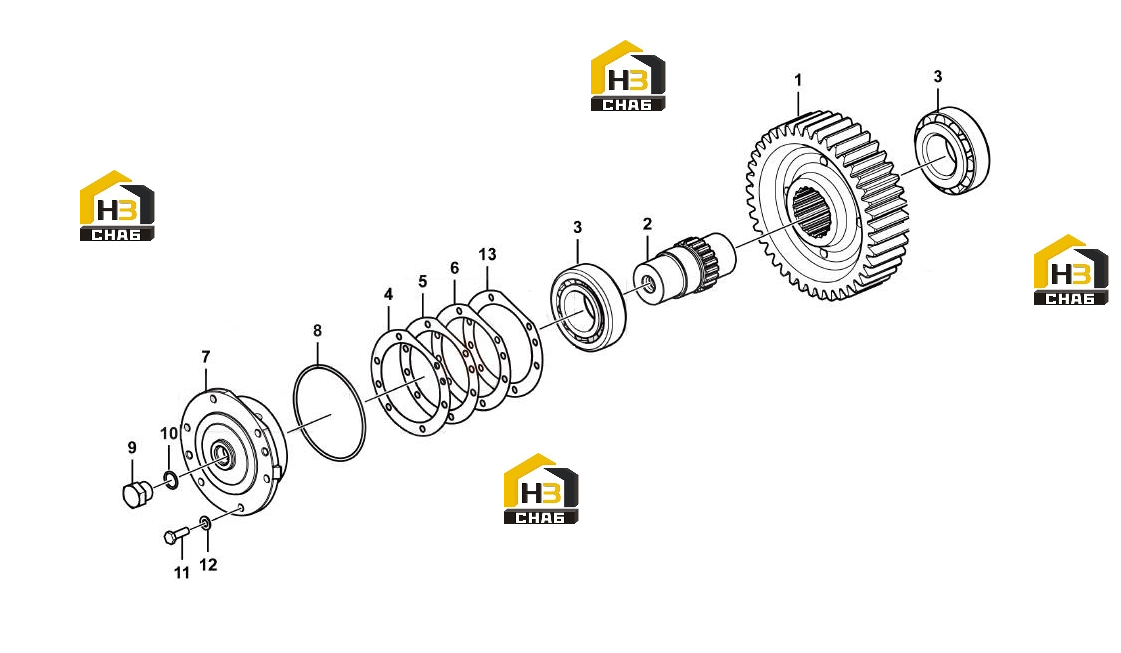

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Gear
Каталожный номер:29050015902
Комплект:1
Примечание:R51
0 ₽
шт
№ на схеме:2
Наименование:Shaft
Каталожный номер:29050015921
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bearing
Каталожный номер:4021000151
Комплект:2
Примечание:529X/522
0 ₽
шт
№ на схеме:4
Наименование:Shim
Каталожный номер:29050016061
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shim
Каталожный номер:29050016071
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shim
Каталожный номер:29050016081
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bearing bushing
Каталожный номер:29050016051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:4030000814
Комплект:1
Примечание:GB3452.1-112*3.55G-FPM
0 ₽
шт
№ на схеме:9
Наименование:Plug
Каталожный номер:4041000777
Комплект:1
Примечание:LGB135-02227
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:4041001265
Комплект:1
Примечание:LGB168-21924
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:4011000106
Комплект:6
Примечание:GB5783-M8*25EpZn-8.8
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:29050015471
Комплект:6
Примечание:8
0 ₽
шт
№ на схеме:13
Наименование:Shim
Каталожный номер:29050026161
Комплект:1
Примечание:
