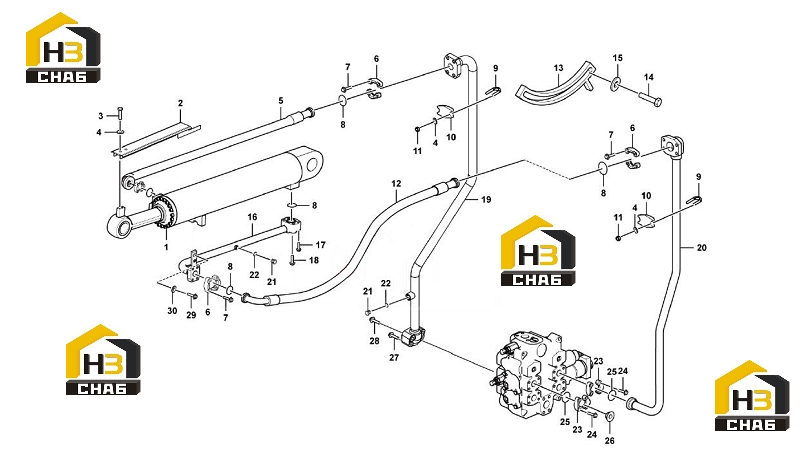

Узел цилиндра наклона в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120006001
Комплект:1
Примечание:HSGF-200*105*550-1064B
№ на схеме:3
Каталожный номер:4011001248
Комплект:4
Примечание:GB5783-M10*25flZnyc-8.8-480
№ на схеме:4
Каталожный номер:4015000426
Комплект:12
Примечание:GB96.1-10flZnyc-300HV-480
№ на схеме:6
Каталожный номер:4041000144
Комплект:4
Примечание:LGB117-312552
№ на схеме:7
Каталожный номер:4011001510
Комплект:16
Примечание:GB16674.1-M12*35flZnyc-8.8-480
№ на схеме:8
Каталожный номер:4030000029
Комплект:5
Примечание:GB3452.1-37.5*3.55G
№ на схеме:11
Каталожный номер:4013000370
Комплект:8
Примечание:GB6170-M10flZnyc-8-480
№ на схеме:14
Каталожный номер:4011001246
Комплект:2
Примечание:GB5783-M8*16flZnyc-8.8-480
№ на схеме:15
Каталожный номер:4015000425
Комплект:2
Примечание:GB96.1-8flZnyc-300HV-480
№ на схеме:17
Каталожный номер:4011001529
Комплект:2
Примечание:GB16674.1-M12*55flZnyc-8.8-480
№ на схеме:18
Каталожный номер:4011001530
Комплект:2
Примечание:GB16674.1-M12*60flZnyc-8.8-480
№ на схеме:23
Каталожный номер:4041000026
Комплект:4
Примечание:LGB117-310491
№ на схеме:24
Каталожный номер:4011001300
Комплект:12
Примечание:GB16674.1-M10*30flZnyc-8.8-480
№ на схеме:25
Каталожный номер:4030000026
Комплект:4
Примечание:GB3452.1-32.5*3.55G
№ на схеме:27
Каталожный номер:4011000532
Комплект:2
Примечание:GB16674-M10*110EpZn-8.8
№ на схеме:28
Каталожный номер:4011000445
Комплект:2
Примечание:GB16674-M10*115EpZn-8.8
№ на схеме:29
Каталожный номер:4011001243
Комплект:2
Примечание:GB5783-M12*35flZnyc-8.8-480
№ на схеме:30
Каталожный номер:4015000428
Комплект:2
Примечание:GB97.1-12flZnyc-300HV-480
