Узел слива масла

Узел слива масла

← Крепление двигателя Бак топливный в сборе →

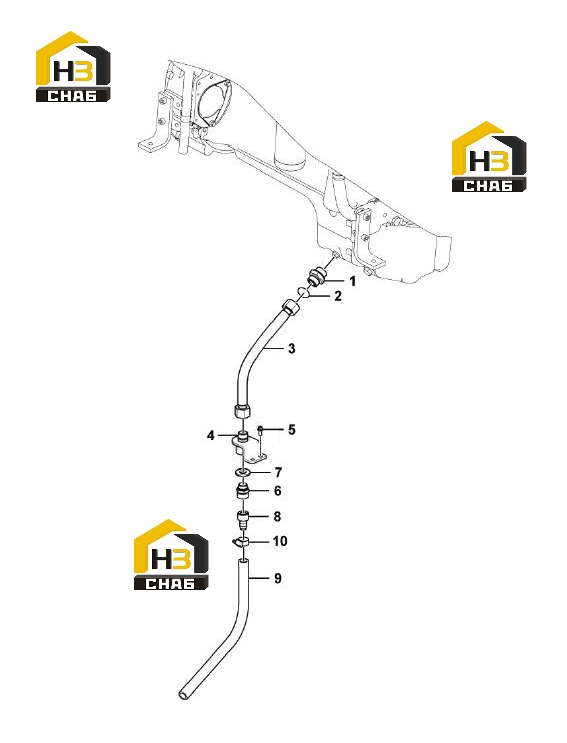

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nipple
Каталожный номер:29010063951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Ring
Каталожный номер:4041003203
Комплект:1
Примечание:LGB176-03336
0 ₽
шт
№ на схеме:3
Наименование:Hose assembly
Каталожный номер:4041002422
Комплект:1
Примечание:LGB166-006050
0 ₽
шт
№ на схеме:4
Наименование:Nipple
Каталожный номер:29010055601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:4011001247
Комплект:2
Примечание:GB5783-M8*20flZnyc-8.8-480
0 ₽
шт
№ на схеме:6
Наименование:Valve
Каталожный номер:11210523
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:4015000203
Комплект:1
Примечание:JB1002-24-T2
0 ₽
шт
№ на схеме:8
Наименование:Nipple
Каталожный номер:11220459
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:11219884
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:11219885
Комплект:1
Примечание:
