Цилиндр рулевого управления в сборе

Цилиндр рулевого управления в сборе

← Клапан приоритетный vlh-240 Узел рулевого цилиндра hsgl-80х50х480-870c(3713ch) →

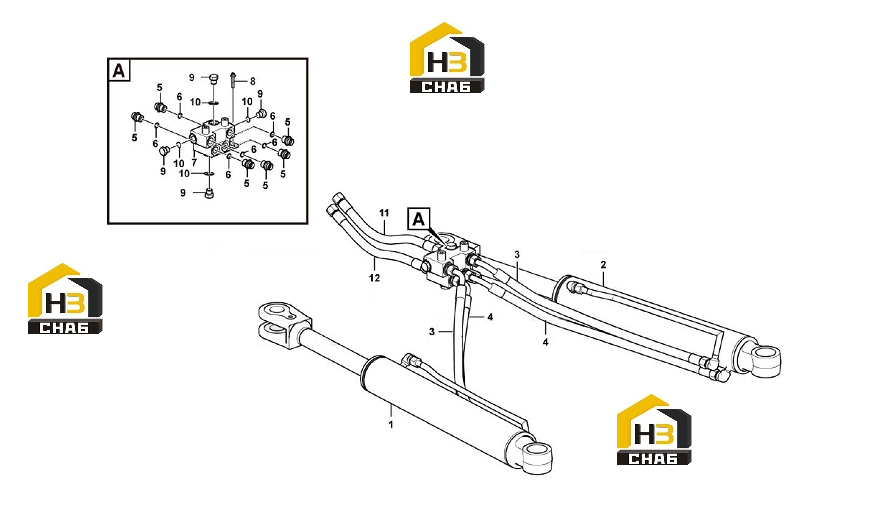

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Steering cylinder
Каталожный номер:4120007561
Комплект:1
Примечание:HSGL-80*50*480-870C
0 ₽
шт
№ на схеме:2
Наименование:Steering cylinder
Каталожный номер:4120007562
Комплект:1
Примечание:HSGL-80*50*480-870C
0 ₽
шт
№ на схеме:3
Наименование:Hose assembly
Каталожный номер:29210010181
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose assembly
Каталожный номер:29210010191
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nipple
Каталожный номер:4041000143
Комплект:6
Примечание:LGB120-02222
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:4041000771
Комплект:6
Примечание:LGB168-11924
0 ₽
шт
№ на схеме:7
Наименование:Block
Каталожный номер:29210010651
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:4011001294
Комплект:2
Примечание:GB16674.1-M10*20flZnyc-8.8-480
0 ₽
шт
№ на схеме:9
Наименование:Plug
Каталожный номер:4041000508
Комплект:4
Примечание:LGB135-01824
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:4041000768
Комплект:4
Примечание:LGB168-11524
0 ₽
шт
№ на схеме:11
Наименование:Hose assembly
Каталожный номер:4041002502
Комплект:1
Примечание:LGB127-006047
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:4041001667
Комплект:1
Примечание:LGB127-006051
