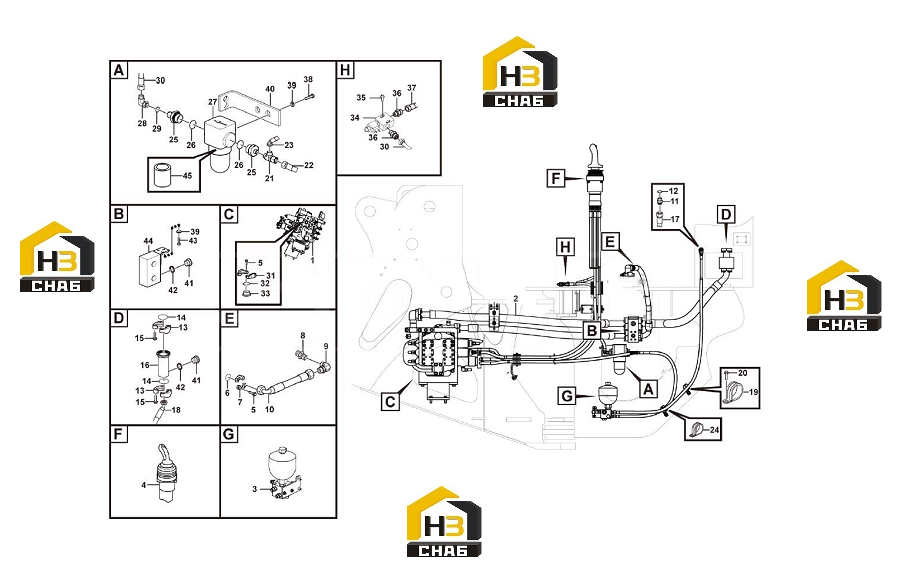

Система гидравлическая (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:29120037111
Комплект:1
Примечание:KM300-III-19A
№ на схеме:4
Каталожный номер:29120029501
Комплект:1
Примечание:PCL403-35-B
№ на схеме:5
Каталожный номер:4011001300
Комплект:20
Примечание:GB16674.1-M10*30flZnyc-8.8-480
№ на схеме:6
Каталожный номер:4030000029
Комплект:1
Примечание:GB3452.1-37.5*3.55G
№ на схеме:7
Каталожный номер:4041000056
Комплект:1
Примечание:LGB117-312550
№ на схеме:13
Каталожный номер:4041000011
Комплект:3
Примечание:LGB117-314650
№ на схеме:14
Каталожный номер:4030000130
Комплект:3
Примечание:GB3452.1-47.5*3.55G
№ на схеме:15
Каталожный номер:4011001510
Комплект:12
Примечание:GB16674.1-M12*35flZnyc-8.8-480
№ на схеме:17
Каталожный номер:4041002979
Комплект:1
Примечание:LGB164-005170
№ на схеме:18
Каталожный номер:4041001795
Комплект:1
Примечание:LGB161-014077
№ на схеме:20
Каталожный номер:4011001294
Комплект:2
Примечание:GB16674.1-M10*20flZnyc-8.8-480
№ на схеме:21
Каталожный номер:4120001100
Комплект:1
Примечание:EL10LOMDA3C
№ на схеме:22
Каталожный номер:4041002256
Комплект:1
Примечание:LGB124-004090
№ на схеме:23
Каталожный номер:4041002371
Комплект:1
Примечание:LGB126-004128
№ на схеме:26
Каталожный номер:4030000276
Комплект:2
Примечание:GB3452.1-32.5*2.65G
№ на схеме:27
Каталожный номер:4120001954
Комплект:1
Примечание:PLF-C30*10
№ на схеме:29
Каталожный номер:4030000240
Комплект:1
Примечание:GB3452.1-8.00*1.80G
№ на схеме:30
Каталожный номер:4041000574
Комплект:1
Примечание:LGB125-004115
№ на схеме:31
Каталожный номер:4041000026
Комплект:4
Примечание:LGB117-310491
№ на схеме:32
Каталожный номер:4030000026
Комплект:4
Примечание:GB3452.1-32.5*3.55G
№ на схеме:34
Каталожный номер:4120005540
Комплект:1
Примечание:SV08-20MS-6T-N-24ER
№ на схеме:35
Каталожный номер:4011001284
Комплект:2
Примечание:GB16674.1-M6*40flZnyc-8.8-480
№ на схеме:38
Каталожный номер:4011001238
Комплект:4
Примечание:GB5783-M10*20flZnyc-8.8-480
№ на схеме:39
Каталожный номер:4015000433
Комплект:5
Примечание:GB97.1-10flZnyc-300HV-480
№ на схеме:43
Каталожный номер:4011001248
Комплект:3
Примечание:GB5783-M10*25flZnyc-8.8-480
№ на схеме:45
Каталожный номер:4120001954001
Комплект:1
Примечание:PLFX-30X10
