Патрубки

Патрубки

← Гидролиния двигателя в сборе Шланг радиатора в сборе (часть 1) →

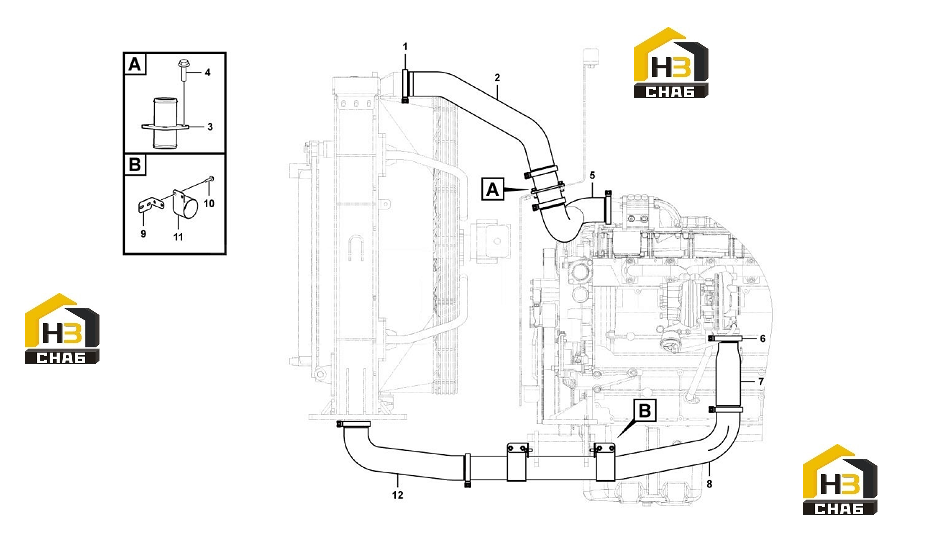

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:4110002209
Комплект:7
Примечание:φ93.7
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:29030039531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose connection
Каталожный номер:4110002014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:4011001296
Комплект:4
Примечание:GB16674.1-M8*20flZnyc-8.8-480
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:29030039541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:4110002208
Комплект:1
Примечание:φ81.7
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:29030021981
Комплект:1
Примечание:D74-D86
0 ₽
шт
№ на схеме:8
Наименование:Pipe
Каталожный номер:29030039551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bracket
Каталожный номер:29030029751
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:4011001297
Комплект:8
Примечание:GB16674.1-M8*16flZnyc-8.8-480
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:29030012121
Комплект:2
Примечание:D78
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:29030039561
Комплект:1
Примечание:
