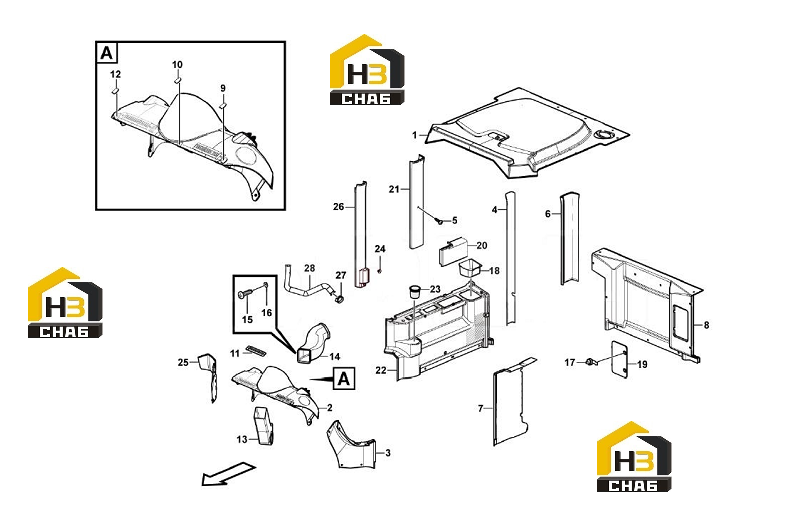

Обшивка кабины

← Крышка кондиционера в сборе Платформа →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab roof

Каталожный номер:29290050331

Комплект:1

Примечание:

№ на схеме:2

Наименование:Instrument panel

Каталожный номер:29290034631

Комплект:1

Примечание:

№ на схеме:3

Наименование:Protecting plate

Каталожный номер:29290037401

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pillar

Каталожный номер:29290012611

Комплект:1

Примечание:

№ на схеме:5

Наименование:Grommet

Каталожный номер:29290014041

Комплект:49

Примечание:

№ на схеме:6

Наименование:Trim panel

Каталожный номер:29290022311

Комплект:1

Примечание:LG938L

№ на схеме:7

Наименование:Trim panel

Каталожный номер:29290022291

Комплект:1

Примечание:LG938L

№ на схеме:8

Наименование:Protecting plate

Каталожный номер:29290050451

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:29290034591

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:29290034601

Комплект:1

Примечание:

№ на схеме:11

Наименование:Defroster nozzle

Каталожный номер:29290013011

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:29290034611

Комплект:1

Примечание:

№ на схеме:13

Наименование:Air duct

Каталожный номер:29290012791

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air duct

Каталожный номер:29290012781

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:4014000021

Комплект:1

Примечание:GB818-M4*12EpZn-4.8

№ на схеме:16

Наименование:Washer

Каталожный номер:4015000135

Комплект:1

Примечание:GB97.1-4EpZn-300HV

№ на схеме:17

Наименование:Lock

Каталожный номер:29290013021

Комплект:2

Примечание:

№ на схеме:18

Наименование:Box

Каталожный номер:29290012711

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover

Каталожный номер:29290012681

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover plate

Каталожный номер:29290020451

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cab trim

Каталожный номер:29290028311

Комплект:1

Примечание:

№ на схеме:22

Наименование:Trim panel

Каталожный номер:29290053441

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cup holder

Каталожный номер:4190001394

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rubber cap

Каталожный номер:29290032741

Комплект:1

Примечание:

№ на схеме:25

Наименование:Protecting plate

Каталожный номер:29290037411

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pillar

Каталожный номер:29290012621

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:4017000007

Комплект:2

Примечание:JB8870-d60

№ на схеме:28

Наименование:Hose

Каталожный номер:29290021711

Комплект:1

Примечание:
