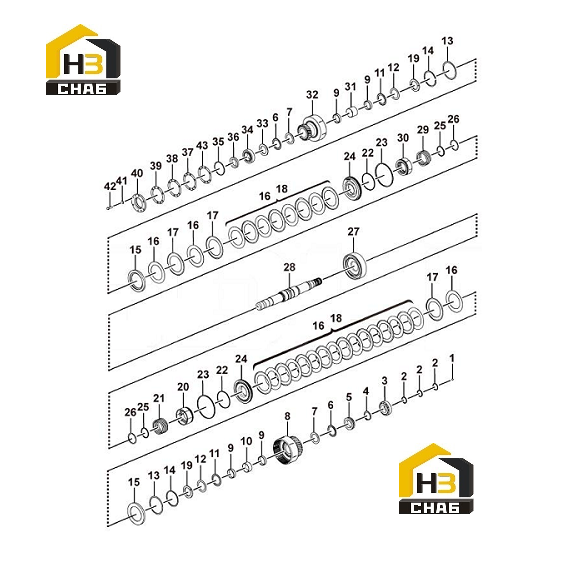

Муфта сцепления k34

Каталожный номер:29050013911

Комплект:3

Примечание:

№ на схеме:3

Каталожный номер:4021000163

Комплект:1

Примечание:25581/25520

№ на схеме:4

Каталожный номер:29050014131

Комплект:1

Примечание:50

№ на схеме:5

Каталожный номер:29050014291

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:4110000627

Комплект:2

Примечание:NTA-3244

№ на схеме:7

Каталожный номер:29050014231

Комплект:2

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:29050014271

Комплект:1

Примечание:R41

№ на схеме:9

Каталожный номер:4110000629

Комплект:4

Примечание:K50*55*17H

№ на схеме:10

Наименование:Spacer sleeve

Каталожный номер:29050014261

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:4110000628

Комплект:2

Примечание:NTA-3446

№ на схеме:12

Каталожный номер:29050013931

Комплект:2

Примечание:

№ на схеме:13

Каталожный номер:29050013841

Комплект:2

Примечание:

№ на схеме:14

Каталожный номер:29050013831

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pressure disc

Каталожный номер:29050014181

Комплект:2

Примечание:

№ на схеме:16

Наименование:Friction disc

Каталожный номер:29050014171

Комплект:15

Примечание:

№ на схеме:17

Наименование:Friction disc

Каталожный номер:29050015521

Комплект:3

Примечание:

№ на схеме:18

Наименование:Friction disc

Каталожный номер:29050014161

Комплект:12

Примечание:

№ на схеме:19

Наименование:Spacer ring

Каталожный номер:29050013951

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clutch hub

Каталожный номер:29050014151

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:29050013981

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:29050014101

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:29050014091

Комплект:2

Примечание:

№ на схеме:24

Наименование:Piston

Каталожный номер:29050014111

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:29050013971

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:29050013991

Комплект:2

Примечание:

№ на схеме:27

Наименование:Separator

Каталожный номер:29050014071

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clutch shaft

Каталожный номер:29050014051

Комплект:1

Примечание:K34

№ на схеме:29

Наименование:Spring

Каталожный номер:29050014121

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clutch hub

Каталожный номер:29050014141

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spacer sleeve

Каталожный номер:29050014311

Комплект:1

Примечание:

№ на схеме:32

Наименование:Gear

Каталожный номер:29050014301

Комплект:1

Примечание:R42

№ на схеме:33

Наименование:Locating ring

Каталожный номер:29050014321

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:4021000161

Комплект:1

Примечание:25590/25520/Q

№ на схеме:35

Наименование:O-ring

Каталожный номер:4030000808

Комплект:1

Примечание:GB3452.1-75.0*3.55G-FPM

№ на схеме:36

Наименование:Sealing ring

Каталожный номер:4030000594

Комплект:1

Примечание:45*65*10

№ на схеме:37

Каталожный номер:29050013511

Комплект:6

Примечание:

№ на схеме:38

Каталожный номер:29050013521

Комплект:4

Примечание:

№ на схеме:39

Каталожный номер:29050013531

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bearing seat

Каталожный номер:29050013501

Комплект:1

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:29050015471

Комплект:6

Примечание:8

№ на схеме:42

Наименование:Bolt

Каталожный номер:4011000724

Комплект:6

Примечание:GB5783-M8*25-8.8

№ на схеме:43
