Водоотделитель

Водоотделитель

← Пневматический цилиндр Система ходового тормоза →

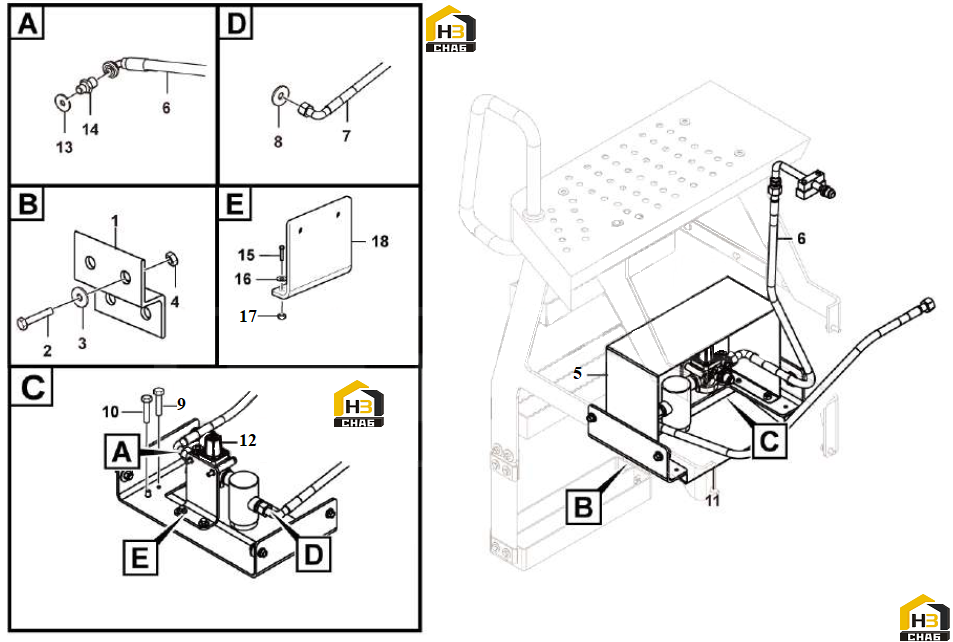

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:29220024381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011001375
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:4015000427
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:4013000368
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Protecting plate
Каталожный номер:29220024391
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose assembly
Каталожный номер:4041002734
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose assembly
Каталожный номер:29220026731
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:29220000171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:4011001296
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:4011001294
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover plate
Каталожный номер:29220018311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Water separator
Каталожный номер:4120006027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:29220000811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nipple
Каталожный номер:29220017601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4011001299
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:4015000433
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nut
Каталожный номер:4013000370
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bracket
Каталожный номер:29220024411
Комплект:1
Примечание:
