Цилиндр рулевой (часть i)

Цилиндр рулевой (часть i)

← Цилиндр рулевого механизма Цилиндр рулевой (часть ii) →

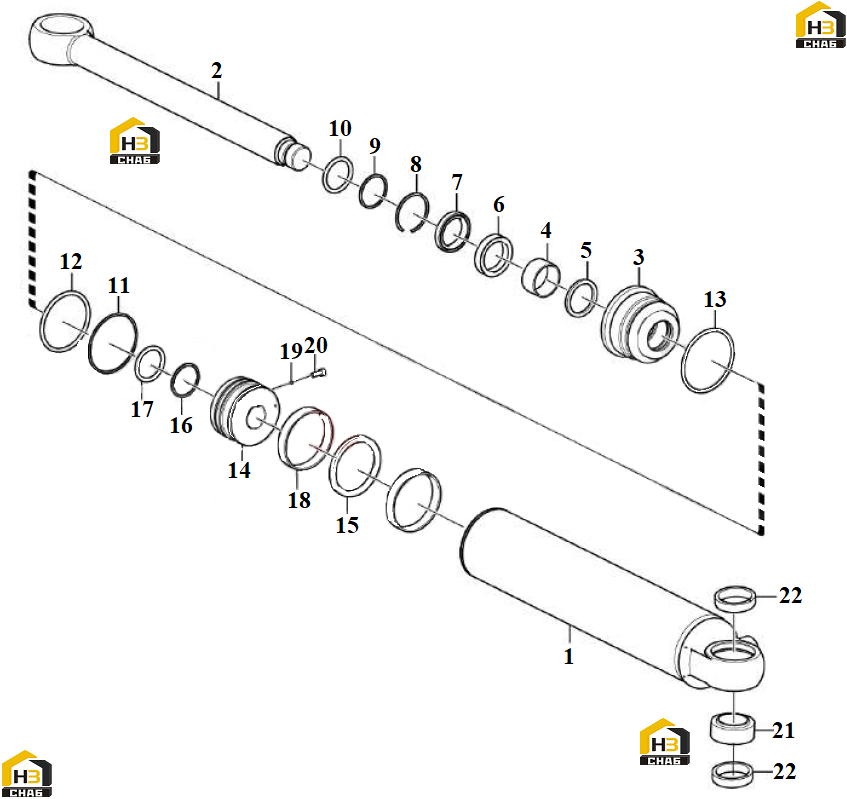

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder tube
Каталожный номер:4120005995001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Piston rod
Каталожный номер:4120005995002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover
Каталожный номер:4120006629003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bushing
Каталожный номер:4120006629004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Retaining ring
Каталожный номер:4120006629005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring
Каталожный номер:4120006629006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing ring
Каталожный номер:4120005996004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Retaining ring
Каталожный номер:4120006629008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring
Каталожный номер:4120005996005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Retaining ring
Каталожный номер:4120006629009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sealing ring
Каталожный номер:4120005996006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing ring
Каталожный номер:4120005996007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing ring
Каталожный номер:4120006118013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Piston
Каталожный номер:4120006629010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sealing ring
Каталожный номер:4120006118016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sealing ring
Каталожный номер:4120005996008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sealing ring
Каталожный номер:4120005996009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Sealing ring
Каталожный номер:4120006118017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Ball
Каталожный номер:4120006603018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:4120006316010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bushing
Каталожный номер:4120005996003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Sealing ring
Каталожный номер:4120005996010
Комплект:2
Примечание:
