Стойка-платформа в сборе (левая)

Стойка-платформа в сборе (левая)

← Лестница (правая, левая) Стойка-платформа в сборе (правая) →

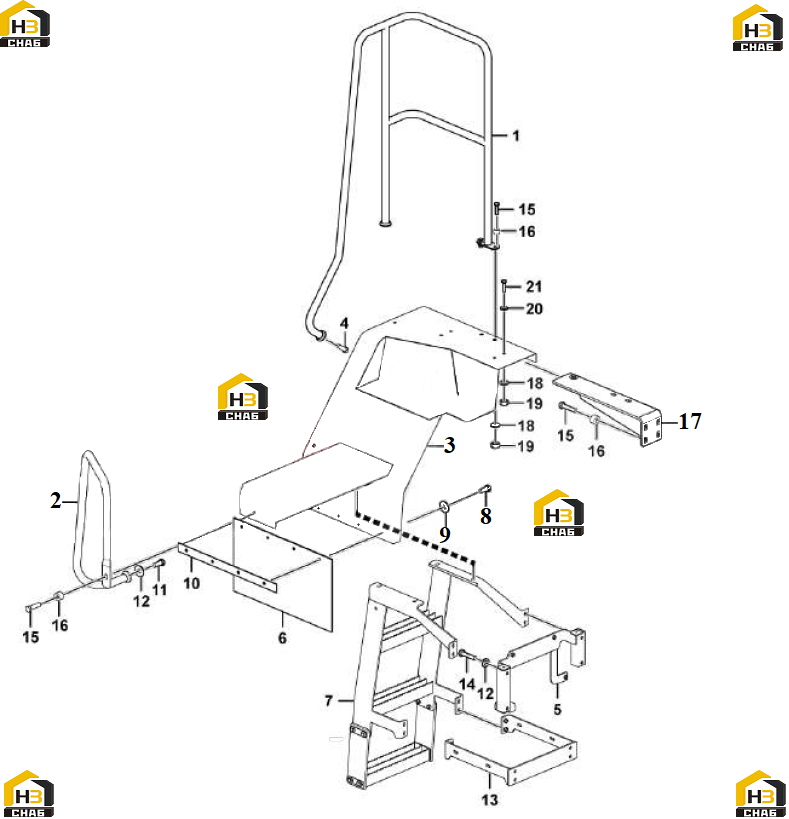

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hand rail
Каталожный номер:29340044821
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hand rail
Каталожный номер:29340046232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Platform
Каталожный номер:29340044661
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:4011001508
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bracket
Каталожный номер:29340044751
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rubber plate
Каталожный номер:29340044921
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Ladder
Каталожный номер:29340044771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:4011001249
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:4015000426
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate
Каталожный номер:29340044931
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:4011001241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:4015000427
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bracket
Каталожный номер:29340044881
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:4011001516
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4011001251
Комплект:19
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Attaching sleeve
Каталожный номер:4043001970
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bracket
Каталожный номер:29340044861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:4015000428
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Nut
Каталожный номер:4013000368
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:4015000186
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Screw
Каталожный номер:4011001243
Комплект:4
Примечание:
