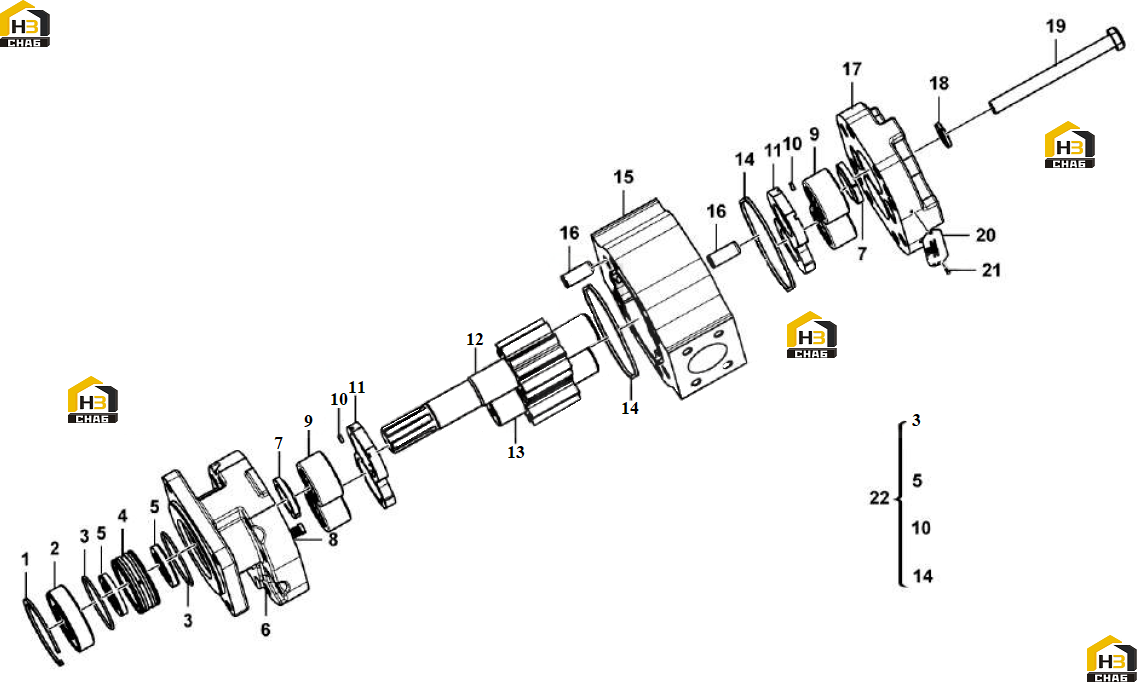

Насос шестеренчатый (часть i)

← Гидронасос в сборе (часть iii) Рычаг управления в сборе (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retaining ring

Каталожный номер:4015000015

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:4120001715401

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:4120001715402

Комплект:2

Примечание:

№ на схеме:4

Наименование:Sleeve

Каталожный номер:4120001715403

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing ring

Каталожный номер:4120001715404

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:4120001715405

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:4120001715406

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:4120001715407

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:4120001715408

Комплект:4

Примечание:

№ на схеме:10

Наименование:Sealing ring

Каталожный номер:4120001715409

Комплект:12

Примечание:

№ на схеме:11

Наименование:Side board

Каталожный номер:4120001715410

Комплект:2

Примечание:

№ на схеме:12

Наименование:Drive shaft

Каталожный номер:4120001715412

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shaft

Каталожный номер:4120001715413

Комплект:2

Примечание:

№ на схеме:14

Наименование:Sealing ring

Каталожный номер:4120001715411

Комплект:1

Примечание:

№ на схеме:15

Наименование:Centering block

Каталожный номер:4120001715414

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:4120001715415

Комплект:4

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:4120001715416

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:4120001715417

Комплект:8

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:4120001715418

Комплект:8

Примечание:

№ на схеме:20

Наименование:Decal

Каталожный номер:4120001715419

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rivet

Каталожный номер:4120003294019

Комплект:2

Примечание:

№ на схеме:22

Наименование:Sealing ring kit

Каталожный номер:4120001715420

Комплект:1

Примечание:
