Мост задний в сборе (часть iii)

Мост задний в сборе (часть iii)

← Мост задний в сборе (часть ii) Колесный редуктор (часть ii) →

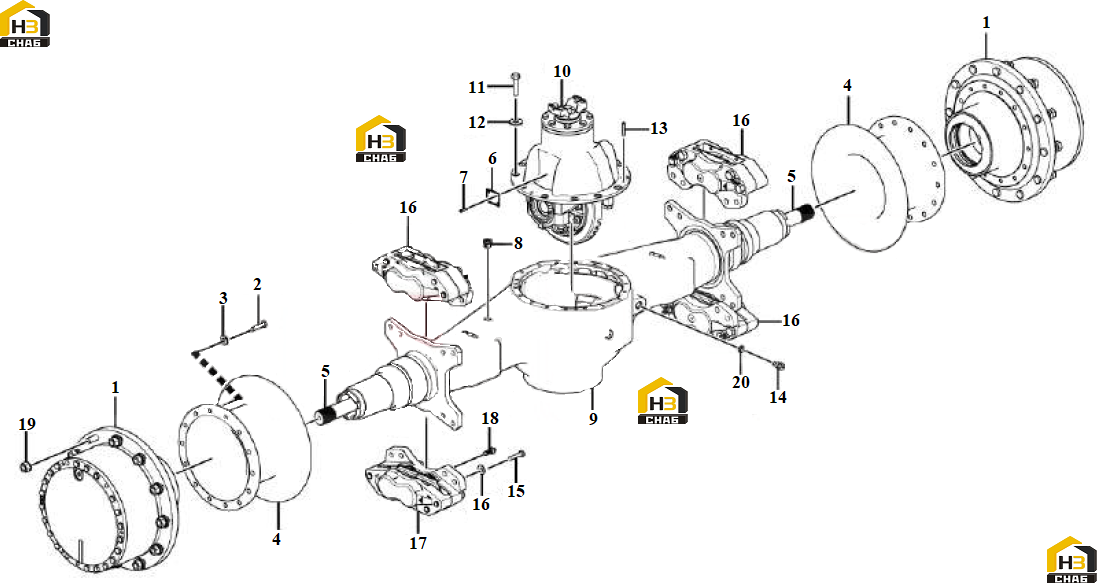

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hub reduction
Каталожный номер:29090013331
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:4011001319
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring washer
Каталожный номер:4015000030
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Brake disc
Каталожный номер:29070001071
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shaft half
Каталожный номер:29090008481
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Name plate
Каталожный номер:29090011401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rivet
Каталожный номер:4019000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plug
Каталожный номер:29070021441
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Axle casing
Каталожный номер:29090013342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Final drive
Каталожный номер:29090013352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:4011001452
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:29070009511
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pin
Каталожный номер:29050023122
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Breather cap
Каталожный номер:29070023071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:29070021631
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:29070011121
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Brake caliper
Каталожный номер:4120001739
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nipple
Каталожный номер:4120001740
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Nut
Каталожный номер:29070021431
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Nut
Каталожный номер:4013000425
Комплект:1
Примечание:
