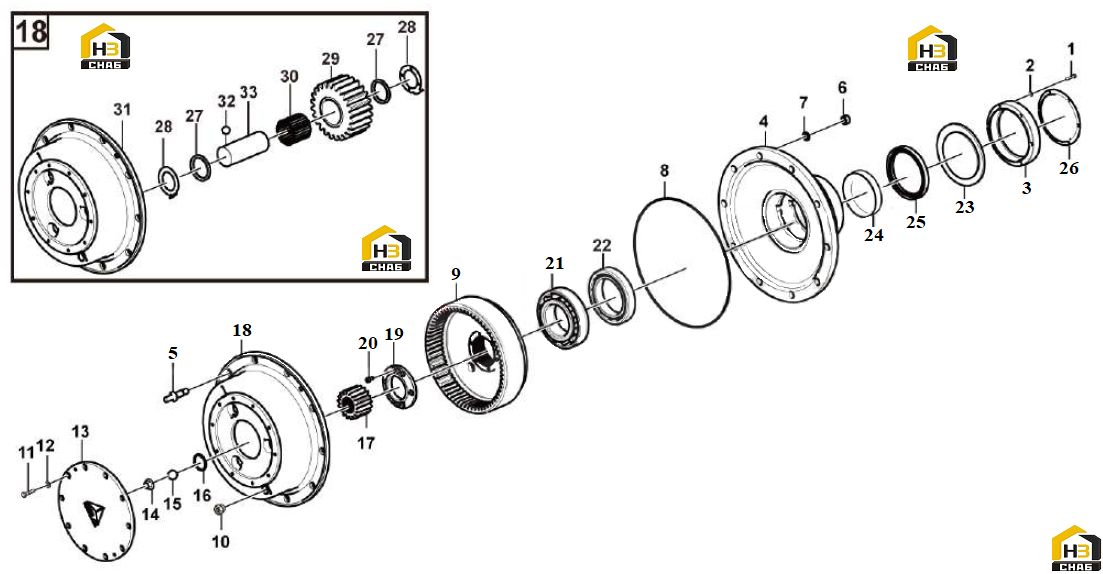

Колесный редуктор (часть i)

← Мост передний в сборе (часть ii) Бортовая передача (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:4011001321

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:29050015471

Комплект:6

Примечание:

№ на схеме:3

Наименование:Sealing cover

Каталожный номер:29070015101

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front wheel hub

Каталожный номер:29070010931

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:29070021471

Комплект:10

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:4013000382

Комплект:10

Примечание:

№ на схеме:7

Наименование:Spring washer

Каталожный номер:4015000030

Комплект:10

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:4041000020

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear ring

Каталожный номер:29070012892

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:29070021441

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:4011001249

Комплект:10

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:29050013611

Комплект:10

Примечание:

№ на схеме:13

Наименование:Cover

Каталожный номер:29070007621

Комплект:1

Примечание:

№ на схеме:14

Наименование:Block

Каталожный номер:29070009161

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball

Каталожный номер:4090000006

Комплект:1

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:4015000022

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sun gear

Каталожный номер:29070012671

Комплект:1

Примечание:

№ на схеме:18

Наименование:Planet gear kit

Каталожный номер:29070018771

Комплект:1

Примечание:

№ на схеме:19

Наименование:Round nut

Каталожный номер:29070015591

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:4014000033

Комплект:2

Примечание:

№ на схеме:21

Наименование:Roller bearing

Каталожный номер:4021000038

Комплект:1

Примечание:

№ на схеме:22

Наименование:Roller bearing

Каталожный номер:4021000034

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:29070000591

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sealing ring

Каталожный номер:4030000146

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sealing ring

Каталожный номер:4110002791

Комплект:1

Примечание:

№ на схеме:26

Наименование:Dust cover

Каталожный номер:29070015111

Комплект:1

Примечание:

№ на схеме:27

Наименование:Shim

Каталожный номер:29070012681

Комплект:8

Примечание:

№ на схеме:28

Наименование:Retaining ring

Каталожный номер:29070012701

Комплект:8

Примечание:

№ на схеме:29

Наименование:Planet gear

Каталожный номер:29070012711

Комплект:4

Примечание:

№ на схеме:30

Наименование:Needle roller

Каталожный номер:4090000158

Комплект:108

Примечание:

№ на схеме:31

Наименование:Planet carrier

Каталожный номер:29070012661

Комплект:1

Примечание:

№ на схеме:32

Наименование:Ball

Каталожный номер:4090000008

Комплект:4

Примечание:

№ на схеме:33

Наименование:Planet gear shaft

Каталожный номер:29070012691

Комплект:4

Примечание:
