Капот (часть i)

Капот (часть i)

← Кронштейн аккумуляторной батареи Капот (часть ii) →

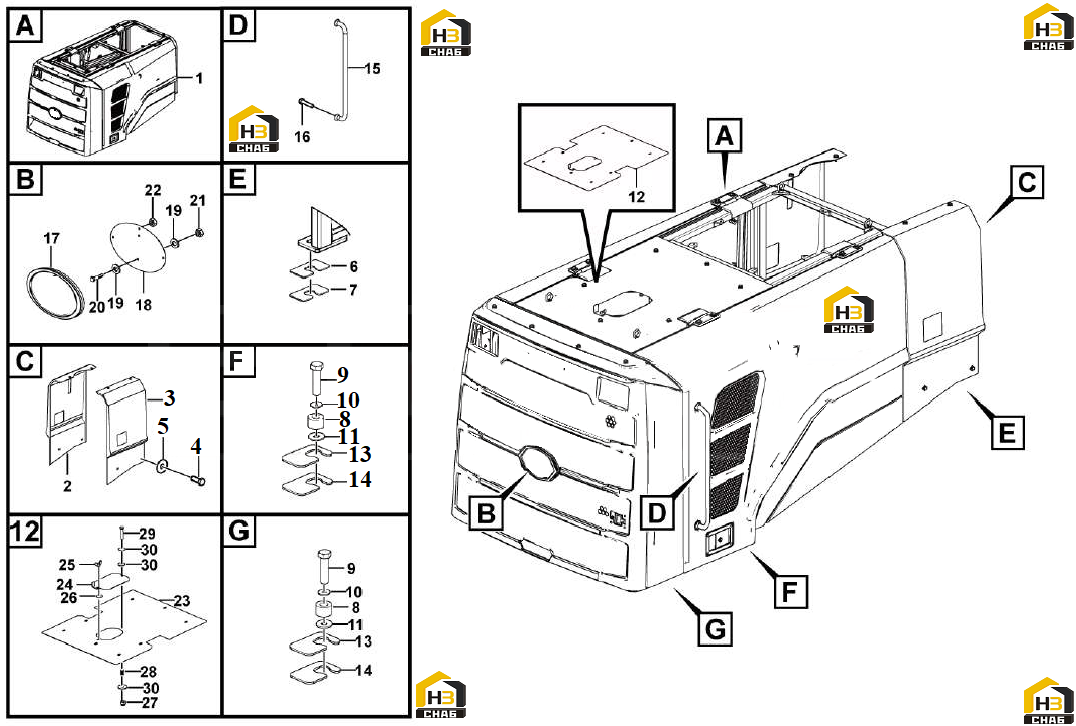

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bonnet
Каталожный номер:29330076453
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:29330073394
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover
Каталожный номер:29330073404
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:4011001248
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:4015000426
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Spacer
Каталожный номер:29330020211
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spacer
Каталожный номер:29330020221
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Attaching sleeve
Каталожный номер:4043002121
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:4011001419
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:4015000436
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:29330023161
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cover
Каталожный номер:29330076501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Shim
Каталожный номер:29330053091
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Shim
Каталожный номер:29330053101
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hand rail
Каталожный номер:29330070611
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:4011001240
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Emblem
Каталожный номер:29360015191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Plate
Каталожный номер:29330069281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:4015000438
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:4011001565
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Nut
Каталожный номер:4013000377
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Nut
Каталожный номер:4013000372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Cover
Каталожный номер:29330076511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Cover
Каталожный номер:29330074251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Wing nut
Каталожный номер:4013000230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer
Каталожный номер:4015000256
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Lock nut
Каталожный номер:4013000189
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Spring
Каталожный номер:26330005521
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Screw
Каталожный номер:4011001479
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Washer
Каталожный номер:4015000197
Комплект:3
Примечание:
