Гидравлическая система управления (часть ii)

Гидравлическая система управления (часть ii)

← Распределитель в сборе Подъемный цилиндр в сборе →

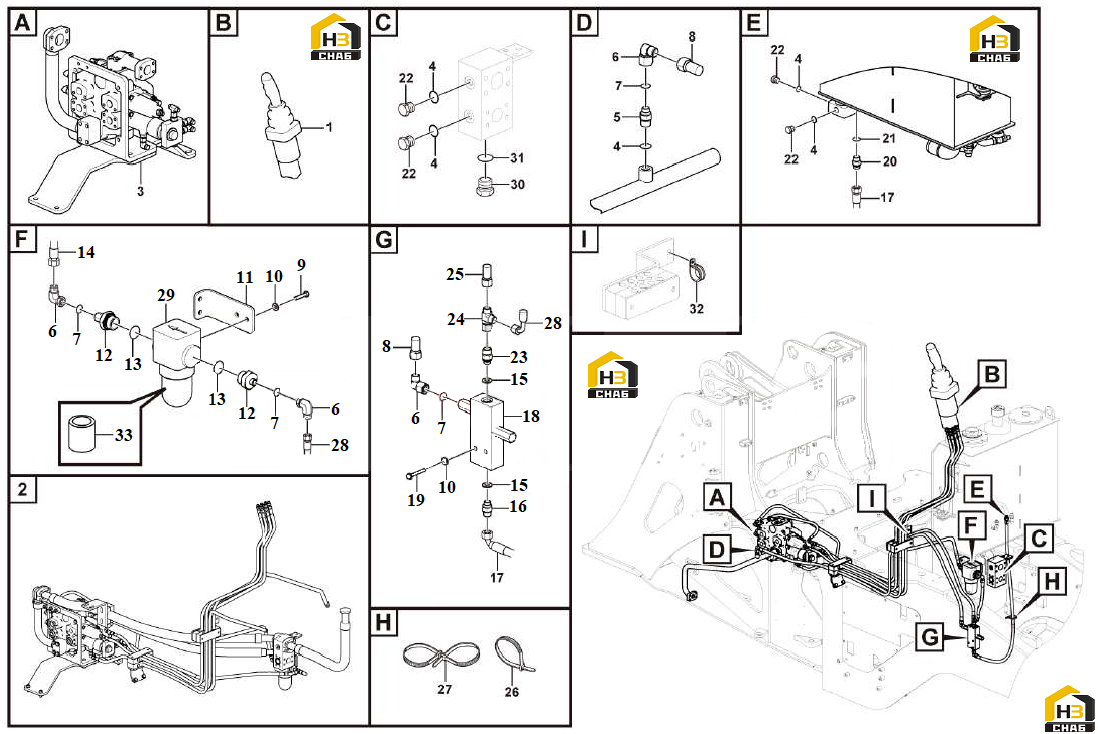

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Control lever assembly
Каталожный номер:29120029501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hydraulic control
Каталожный номер:29120031281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Control valve assembly
Каталожный номер:29120029491
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:4041000767
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nipple
Каталожный номер:4041000604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:4041001023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:4030000240
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose assembly
Каталожный номер:4041002606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:4011001238
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:4015000433
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:29120029541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nipple
Каталожный номер:29120015081
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:4030000276
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:4041000602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:29120014931
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nipple
Каталожный номер:29120007661
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose assembly
Каталожный номер:4041001552
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Valve
Каталожный номер:4120005063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:4011001262
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Nipple
Каталожный номер:4041000766
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-ring
Каталожный номер:4041000768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Plug
Каталожный номер:4041000774
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Nipple
Каталожный номер:29120007651
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Three-way nipple
Каталожный номер:4120001100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Hose assembly
Каталожный номер:4041002789
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Cable tie
Каталожный номер:4190000056
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Cable tie
Каталожный номер:4190001832
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Hose assembly
Каталожный номер:4041001537
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Hydraulic fluid filter
Каталожный номер:4120001954
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Plug
Каталожный номер:4041000777
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:O-ring
Каталожный номер:4041000771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Clamp
Каталожный номер:4041002417
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Filter insert
Каталожный номер:4120001954001
Комплект:1
Примечание:
