Бортовая передача (часть ii)

Бортовая передача (часть ii)

← Колесный редуктор (часть ii) Бак для гидравлической жидкости (часть i) →

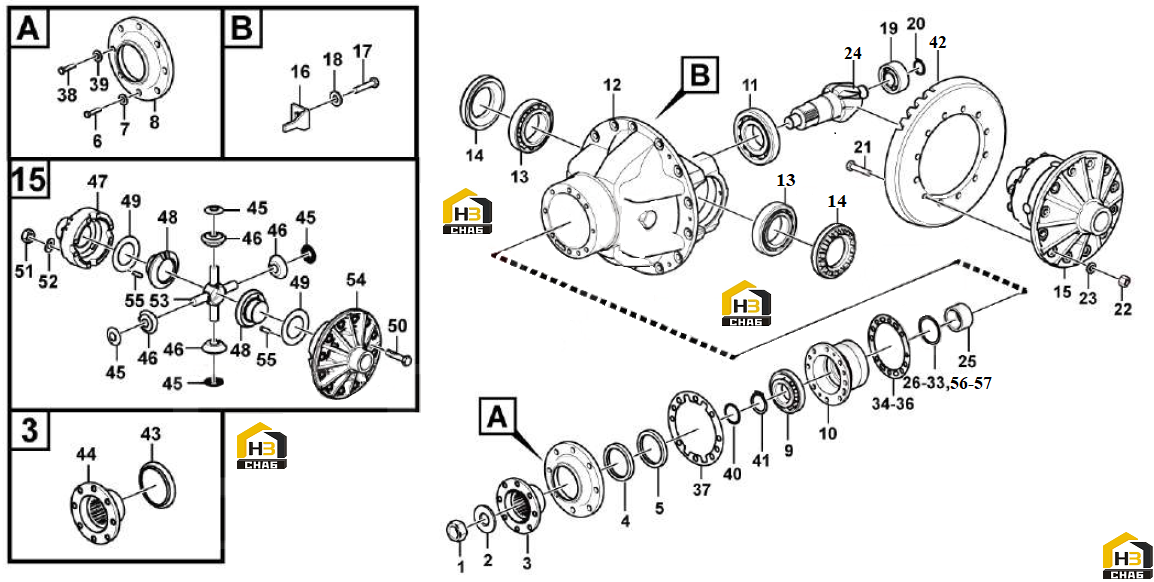

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lock nut
Каталожный номер:29070021481
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:29070000221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connection flange
Каталожный номер:29070000231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring
Каталожный номер:4030001002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring
Каталожный номер:4030000789
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:4011001318
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:29090007961
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing cover
Каталожный номер:29070000251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Roller bearing
Каталожный номер:4021000030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bearing seat
Каталожный номер:29070000271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Roller bearing
Каталожный номер:4021000032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Centre housing
Каталожный номер:29070023342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Roller bearing
Каталожный номер:4021000036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:29070000351
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Differential spider
Каталожный номер:29070019611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Lock washer
Каталожный номер:29070000401
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:4011000597
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Spring washer
Каталожный номер:4015000025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Roller bearing
Каталожный номер:4021000027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Retaining ring
Каталожный номер:4015000020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt
Каталожный номер:29070009501
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Nut
Каталожный номер:4013000198
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:29070009511
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Crown wheel
Каталожный номер:29090008841
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Sleeve
Каталожный номер:29070022561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Shim
Каталожный номер:29070022481
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Shim
Каталожный номер:29070026211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Shim
Каталожный номер:29070022501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Shim
Каталожный номер:29070026221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Shim
Каталожный номер:29070022521
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Shim
Каталожный номер:29070022531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Shim
Каталожный номер:29070022541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Shim
Каталожный номер:29070026231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Shim
Каталожный номер:29070000151
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Shim
Каталожный номер:29070000161
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Shim
Каталожный номер:29070000171
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Gasket
Каталожный номер:29070000261
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Screw
Каталожный номер:4011001281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Washer
Каталожный номер:29070015981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:O-ring
Каталожный номер:4030000035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Retaining ring
Каталожный номер:29070000241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Crown wheel
Каталожный номер:29090008511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Cover
Каталожный номер:29070000641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Connection flange
Каталожный номер:29070000631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Thrust washer
Каталожный номер:29070000331
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Differential pinion
Каталожный номер:29070000341
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Differential housing
Каталожный номер:29070000431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Differential side gear
Каталожный номер:29070013221
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Shim
Каталожный номер:29070000381
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Bolt
Каталожный номер:29070009491
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Nut
Каталожный номер:4013000198
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Washer
Каталожный номер:29070009511
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Spider
Каталожный номер:29070000411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Differential housing
Каталожный номер:29070000361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Pin
Каталожный номер:29070000461
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Shim
Каталожный номер:29070026241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Shim
Каталожный номер:29070026251
Комплект:1
Примечание:
