Подъемный цилиндр в сборе (3713ch)

Подъемный цилиндр в сборе (3713ch)

← Подъемный цилиндр в сборе Цилиндр наклона ковша →

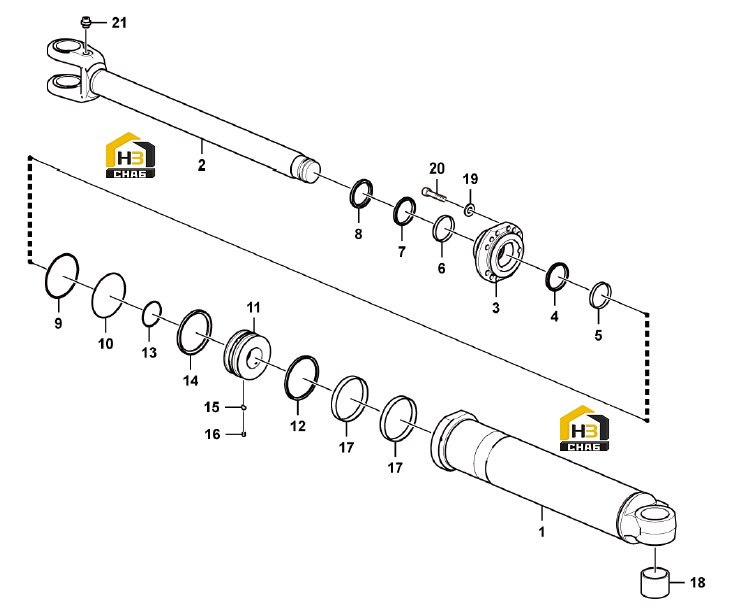

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder body
Каталожный номер:4120006030012
Комплект:1
Примечание:24A133370
0 ₽
шт
№ на схеме:2
Наименование:Piston rod
Каталожный номер:4120006030002
Комплект:1
Примечание:24A111980
0 ₽
шт
№ на схеме:3
Наименование:Cylinder head
Каталожный номер:4120006030003
Комплект:1
Примечание:24A170650
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Piston
Каталожный номер:4120006030011
Комплект:1
Примечание:24A180510
0 ₽
шт
№ на схеме:12
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ball D5
Каталожный номер:4120004489008
Комплект:1
Примечание:24U005001
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:4120006030005
Комплект:1
Примечание:24T508201
0 ₽
шт
№ на схеме:17
Наименование:Sealing ring kit
Каталожный номер:4120006030004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bushing
Каталожный номер:4120006030013
Комплект:1
Примечание:24C034020
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:4120006030007
Комплект:16
Примечание:24T401202
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:4120006030008
Комплект:16
Примечание:24T512455
0 ₽
шт
№ на схеме:21
Наименование:Fix seat
Каталожный номер:4120006030009
Комплект:1
Примечание:24C003030
