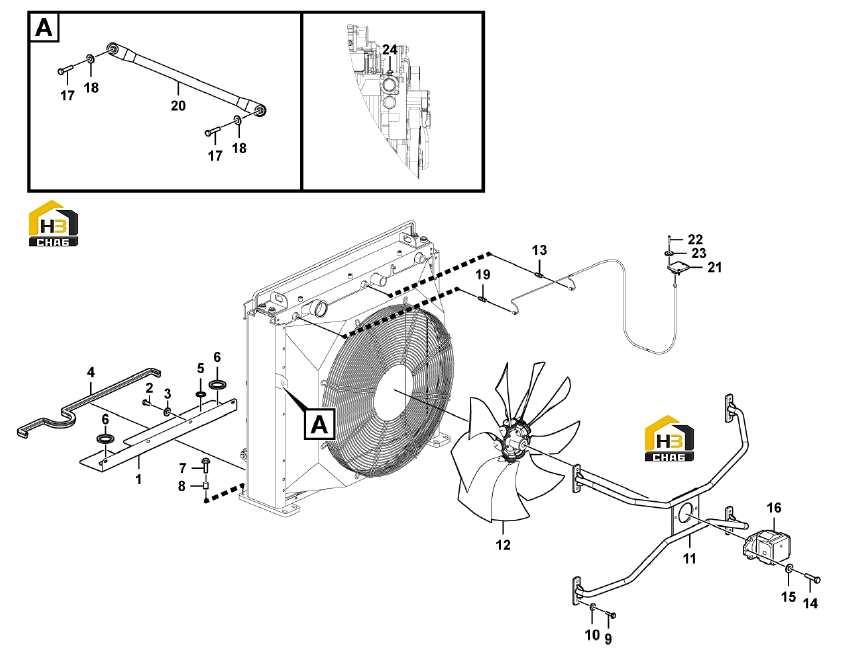

Комплектующие радиатора
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4011001246
Комплект:4
Примечание:GB5783-M8*16flZnyc-8.8-480
№ на схеме:3
Каталожный номер:4015000425
Комплект:4
Примечание:GB96.1-8flZnyc-300HV-480
№ на схеме:4
Каталожный номер:4043001027
Комплект:1
Примечание:LGB320-S1030
№ на схеме:6
Каталожный номер:4043001028
Комплект:2
Примечание:LGB320-U170
№ на схеме:7
Каталожный номер:4011001245
Комплект:8
Примечание:GB5782-M12*70flZnyc-10.9-480
№ на схеме:9
Каталожный номер:4011001249
Комплект:8
Примечание:GB5783-M10*30flZnyc-8.8-480
№ на схеме:10
Каталожный номер:4015000433
Комплект:8
Примечание:GB97.1-10flZnyc-300HV-480
№ на схеме:12
Каталожный номер:4110002701
Комплект:1
Примечание:813/9-9/43.5/PAG/GREY/7ZL/24.8/5/CONE1/5/B/L =115
№ на схеме:14
Каталожный номер:4011001208
Комплект:2
Примечание:GB5783-M12*30flZnyc-10.9-480
№ на схеме:15
Каталожный номер:4015000428
Комплект:2
Примечание:GB97.1-12flZnyc-300HV-480
№ на схеме:17
Каталожный номер:4011001248
Комплект:4
Примечание:GB5783-M10*25flZnyc-8.8-480
№ на схеме:18
Каталожный номер:4015000426
Комплект:4
Примечание:GB96.1-10flZnyc-300HV-480
№ на схеме:22
Каталожный номер:4011001533
Комплект:2
Примечание:GB5783-M6*30flZnyc-8.8-480
№ на схеме:23
Каталожный номер:4015000424
Комплект:2
Примечание:GB97.1-6flZnyc-300HV-480
№ на схеме:24
Каталожный номер:4030000545
Комплект:1
Примечание:JB1000-M16*1.5EpZn-35
