Гидроцилиндр в сборе (3713ch)

Гидроцилиндр в сборе (3713ch)

← Гидравлическая система быстросменного оборудования Электросистема →

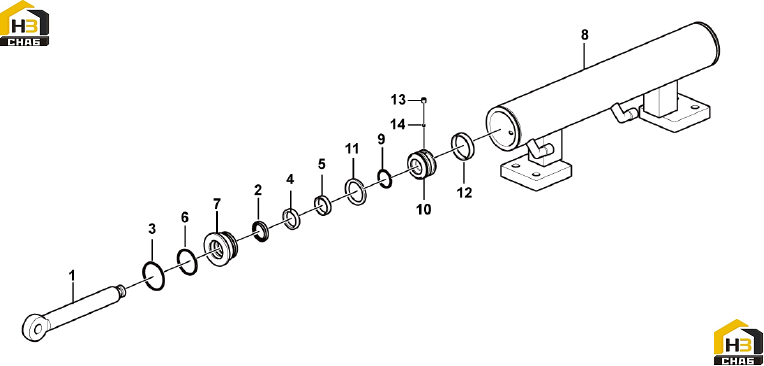

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Piston rod
Каталожный номер:4120004913002
Комплект:2
Примечание:241000540
0 ₽
шт
№ на схеме:2
Наименование:Sealing ring kit
Каталожный номер:4120004913001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing ring kit
Каталожный номер:4120004913001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring kit
Каталожный номер:4120004913001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring kit
Каталожный номер:4120004913001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring kit
Каталожный номер:4120004913001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cover
Каталожный номер:4120004913003
Комплект:2
Примечание:243000153
0 ₽
шт
№ на схеме:8
Наименование:Cylinder body
Каталожный номер:4120004913004
Комплект:1
Примечание:242000281
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring kit
Каталожный номер:4120004913001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Piston
Каталожный номер:4120004913005
Комплект:2
Примечание:244000151
0 ₽
шт
№ на схеме:11
Наименование:Sealing ring kit
Каталожный номер:4120004913001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing ring kit
Каталожный номер:4120004913001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4014000335
Комплект:2
Примечание:GB77-M8*8-45H
0 ₽
шт
№ на схеме:14
Наименование:Ball
Каталожный номер:4090000063
Комплект:2
Примечание:GB308-4.5-GCr15
