Шланги кпп 4644 121 226

Шланги кпп 4644 121 226

← Заглушка 4644 131 419 Блок управления (разъемы) 4644 183 113 →

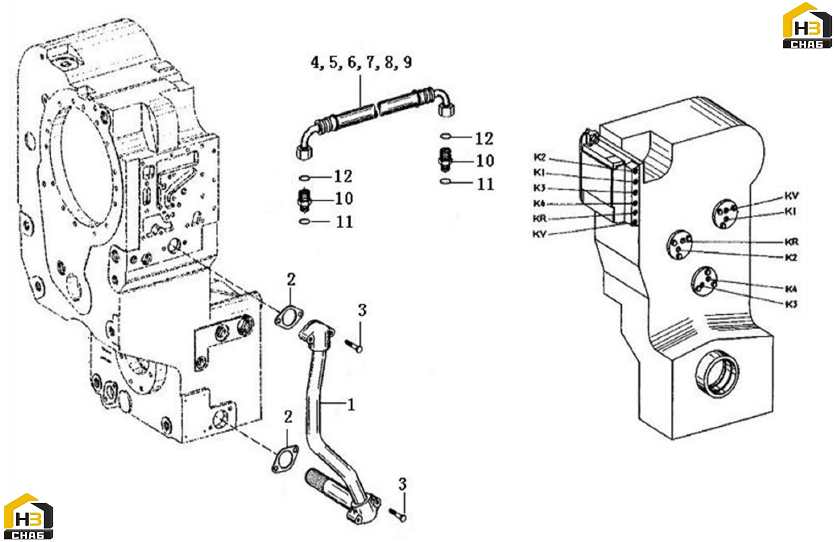

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:4110001742037
Комплект:1
Примечание:4644 221 197
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:7200002231
Комплект:2
Примечание:4644321244
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:7200002232
Комплект:4
Примечание:0636010089
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:4110001742038
Комплект:1
Примечание:0750 147 095
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:4110001742039
Комплект:1
Примечание:0750 147 173
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:4110001742040
Комплект:1
Примечание:0750 147 093
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:4110001742038
Комплект:1
Примечание:0750 147 095
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:4110001742038
Комплект:1
Примечание:0750 147 095
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:4110001742038
Комплект:1
Примечание:0750 147 095
0 ₽
шт
№ на схеме:10
Наименование:Plug
Каталожный номер:4110001742042
Комплект:1
Примечание:4644 306 411
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:4110001742043
Комплект:1
Примечание:0634 306 012
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:4110001742044
Комплект:12
Примечание:0634 303 194
