Рулевой цилиндр в сборе (371401)

← Рулевой цилиндр в сборе (371368) Система ходового тормоза →

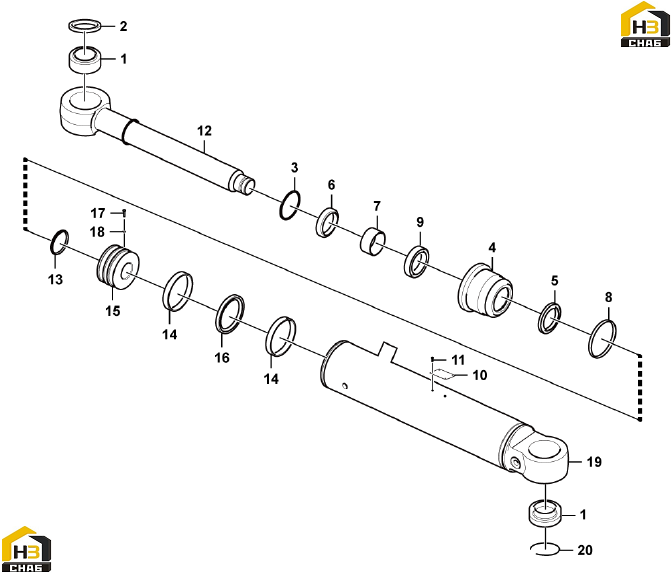

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Spherical plain bearing
Каталожный номер:4120001004009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock ring
Каталожный номер:4120001004010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing ring kit
Каталожный номер:4120001004007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cover
Каталожный номер:4120001004016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring kit
Каталожный номер:4120001004007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring kit
Каталожный номер:4120001004007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing ring kit
Каталожный номер:4120001004007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing ring kit
Каталожный номер:4120001004007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring kit
Каталожный номер:4120001004007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Name plate
Каталожный номер:4120001004023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rivet
Каталожный номер:4019000001
Комплект:4
Примечание:GB827-2*4-BL2
0 ₽
шт
№ на схеме:12
Наименование:Piston rod
Каталожный номер:4120001004019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing ring kit
Каталожный номер:4120001004007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing ring kit
Каталожный номер:4120001004007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Piston
Каталожный номер:4120001004012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sealing ring kit
Каталожный номер:4120001004007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:4120001004011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Ball
Каталожный номер:4090000063
Комплект:1
Примечание:GB308-4.5-GCr15
0 ₽
шт
№ на схеме:19
Наименование:Cylinder tube
Каталожный номер:4120001004008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Retaining ring
Каталожный номер:4015000261
Комплект:1
Примечание:GB893.1-62-65Mn
