Крепежные средства кабины (кронштейн) (часть i)

Крепежные средства кабины (кронштейн) (часть i)

← Отделка салона кабины Сиденье в сборе →

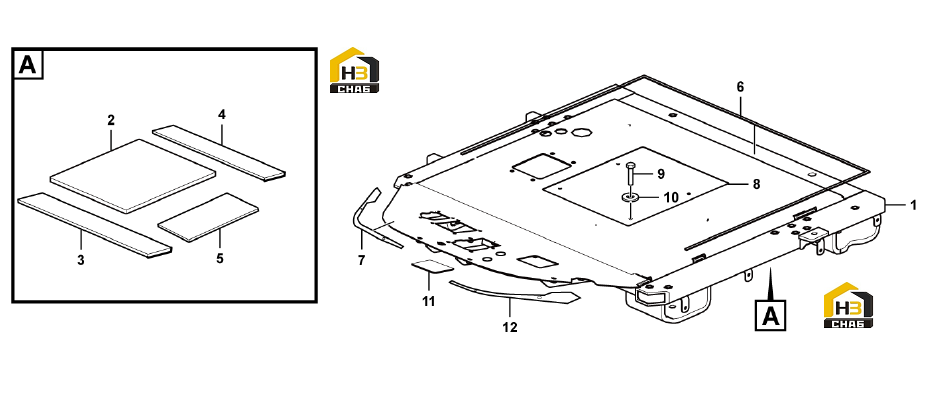

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Platform
Каталожный номер:29290031571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sponge 430*300*30
Каталожный номер:29290030641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sponge 850*200*30
Каталожный номер:29290030631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sponge 850*120*30
Каталожный номер:29290030661
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sponge 270*130*30
Каталожный номер:29290030671
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing strip
Каталожный номер:29290038621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing strip
Каталожный номер:29290030751
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:29290029981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:4011001397
Комплект:4
Примечание:GB5783-M8*25flZnyc-8.8-480
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:4015000425
Комплект:4
Примечание:GB96.1-8flZnyc-300HV-480
0 ₽
шт
№ на схеме:11
Наименование:Platform
Каталожный номер:29290030721
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing strip
Каталожный номер:29290030741
Комплект:1
Примечание:
