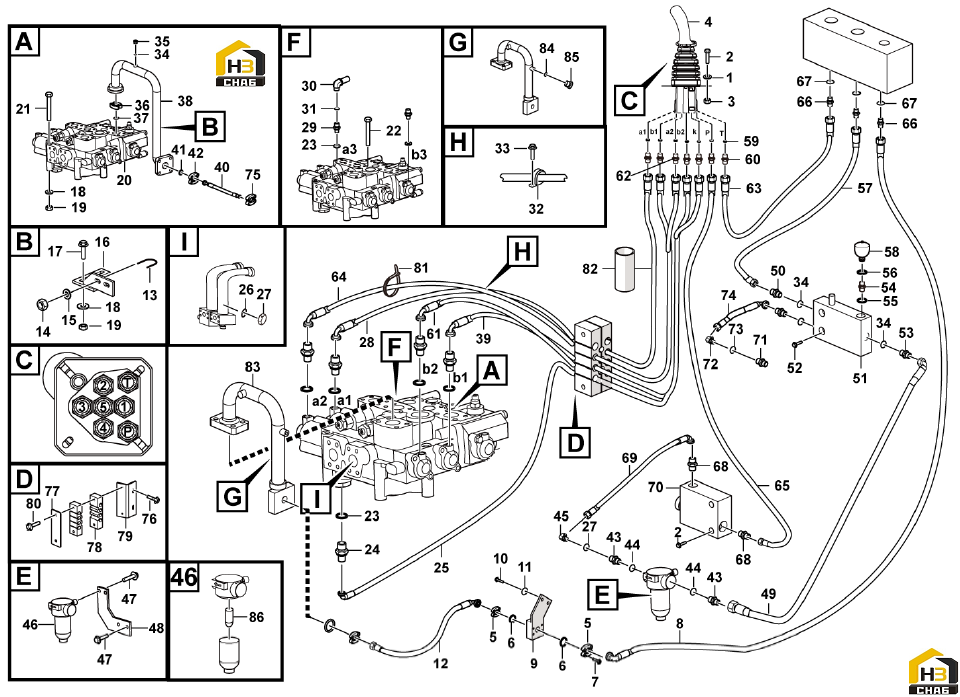

Гидравлический узел управления
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4015000437
Комплект:3
Примечание:GB96.1-6flZnyc-300HV-480
№ на схеме:2
Каталожный номер:4011001284
Комплект:5
Примечание:GB16674.1-M6*40flZnyc-8.8-480
№ на схеме:3
Каталожный номер:4013000372
Комплект:3
Примечание:GB6170-M6flZnyc-8-480
№ на схеме:4
Каталожный номер:4120002935
Комплект:1
Примечание:HC-RCL-5A-VIA
№ на схеме:5
Каталожный номер:4041000056
Комплект:4
Примечание:LGB117-312550
№ на схеме:6
Каталожный номер:4030000029
Комплект:5
Примечание:GB3452.1-37.5*3.55G
№ на схеме:7
Каталожный номер:4011001300
Комплект:24
Примечание:GB16674.1-M10*30flZnyc-8.8-480
№ на схеме:8
Каталожный номер:4041002452
Комплект:1
Примечание:LGB161-012130
№ на схеме:10
Каталожный номер:4011001241
Комплект:2
Примечание:GB5783-M12*25flZnyc-8.8-480
№ на схеме:11
Каталожный номер:4015000427
Комплект:2
Примечание:GB96.1-12flZnyc-300HV-480
№ на схеме:14
Каталожный номер:4013000370
Комплект:2
Примечание:GB6170-M10flZnyc-8-480
№ на схеме:15
Каталожный номер:4015000433
Комплект:2
Примечание:GB97.1-10flZnyc-300HV-480
№ на схеме:17
Каталожный номер:4011001510
Комплект:10
Примечание:GB16674.1-M12*35flZnyc-8.8-480
№ на схеме:18
Каталожный номер:4015000428
Комплект:5
Примечание:GB97.1-12flZnyc-300HV-480
№ на схеме:19
Каталожный номер:4013000368
Комплект:5
Примечание:GB6170-M12flZnyc-8-480
№ на схеме:21
Каталожный номер:4011001506
Комплект:2
Примечание:GB5782-M12*165flZnyc-8.8-480
№ на схеме:22
Каталожный номер:4011001329
Комплект:1
Примечание:GB5782-M12*150flZnyc-8.8-480
№ на схеме:27
Каталожный номер:4030000240
Комплект:2
Примечание:GB3452.1-8.00*1.80G
№ на схеме:28
Каталожный номер:4041002247
Комплект:1
Примечание:LGB125-004310
№ на схеме:31
Каталожный номер:4030000530
Комплект:1
Примечание:GB3452.1-6.00*1.80G
№ на схеме:33
Каталожный номер:4011001297
Комплект:3
Примечание:GB16674.1-M8*16flZnyc-8.8-480
№ на схеме:36
Каталожный номер:4041000010
Комплект:1
Примечание:LGB117-314651
№ на схеме:37
Каталожный номер:4030000130
Комплект:2
Примечание:GB3452.1-47.5*3.55G
№ на схеме:39
Каталожный номер:4041002248
Комплект:1
Примечание:LGB125-004265
№ на схеме:41
Каталожный номер:4030000026
Комплект:1
Примечание:GB3452.1-32.5*3.55G
№ на схеме:42
Каталожный номер:4041000043
Комплект:1
Примечание:LGB117-310490
№ на схеме:44
Каталожный номер:4030000276
Комплект:2
Примечание:GB3452.1-32.5*2.65G
№ на схеме:46
Каталожный номер:4120001954
Комплект:1
Примечание:PLF-C30*10
№ на схеме:47
Каталожный номер:4011001294
Комплект:4
Примечание:GB16674.1-M10*20flZnyc-8.8-480
№ на схеме:49
Каталожный номер:4041002063
Комплект:1
Примечание:LGB125-004037
№ на схеме:52
Каталожный номер:4011001340
Комплект:2
Примечание:GB16674.1-M8*50flZnyc-10.9-480
№ на схеме:55
Каталожный номер:4030000097
Комплект:1
Примечание:GB3452.1-23.6*2.65G
№ на схеме:57
Каталожный номер:4041002514
Комплект:1
Примечание:LGB164-005130
№ на схеме:63
Каталожный номер:29120026281
Комплект:1
Примечание:
№ на схеме:65
Каталожный номер:4041002256
Комплект:1
Примечание:LGB124-004090
№ на схеме:69
Каталожный номер:4041002251
Комплект:1
Примечание:LGB125-004088
№ на схеме:70
Каталожный номер:4120005540
Комплект:1
Примечание:SV08-20MS-6T-N-24ER
№ на схеме:71
Каталожный номер:29220017621
Комплект:1
Примечание:1-1/16-12UN-M18
№ на схеме:73
Каталожный номер:4030000490
Комплект:1
Примечание:GB3452.1-10.0*1.80G
№ на схеме:74
Каталожный номер:4041000639
Комплект:1
Примечание:LGB125-005088
№ на схеме:75
Каталожный номер:4041000027
Комплект:1
Примечание:LGB117-312551
№ на схеме:76
Каталожный номер:4011001240
Комплект:4
Примечание:GB16674-M12*25flZnyc-8.8-480
№ на схеме:80
Каталожный номер:4011001303
Комплект:4
Примечание:GB16674.1-M8*90flZnyc-8.8-480
№ на схеме:81
Каталожный номер:4190000020
Комплект:10
Примечание:LG13-ZS4*250
№ на схеме:84
Каталожный номер:4030000241
Комплект:1
Примечание:GB3452.1-20.0*1.80G
№ на схеме:86
Каталожный номер:4120001954001
Комплект:1
Примечание:PLFX-30X10
