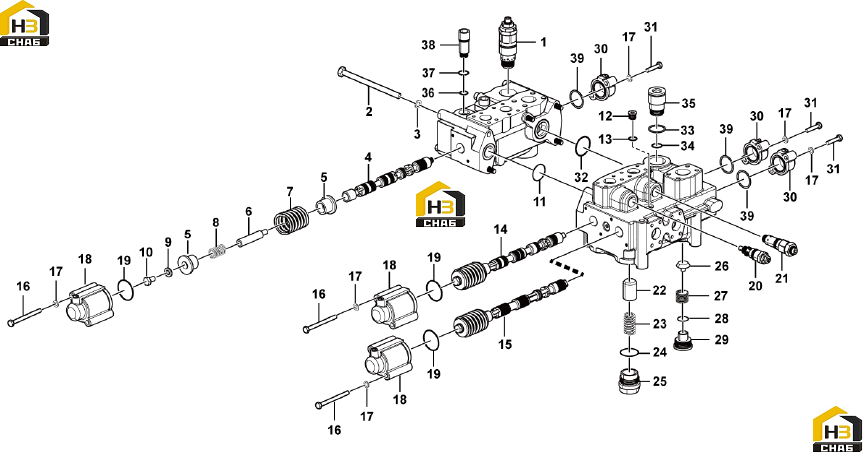

Распределитель в сборе (331005)

← Гидравлический узел управления Функция управления гидроклапана (3-я скорость) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Relief valve

Каталожный номер:4120001054001

Комплект:1

Примечание:D32.2a-00

№ на схеме:2

Наименование:Screw

Каталожный номер:4120001054231

Комплект:5

Примечание:D32A-21

№ на схеме:3

Наименование:Washer

Каталожный номер:4120001054234

Комплект:5

Примечание:GB93-87 12

№ на схеме:4

Наименование:Valve rod

Каталожный номер:4120001054224

Комплект:1

Примечание:D32A-11a-00

№ на схеме:5

Наименование:Spring seat

Каталожный номер:4120001054214

Комплект:6

Примечание:D32-6

№ на схеме:6

Наименование:Joint

Каталожный номер:4120005199015

Комплект:3

Примечание:D32-21

№ на схеме:7

Наименование:Spring

Каталожный номер:4120001054215

Комплект:3

Примечание:D32-7

№ на схеме:8

Наименование:Spring

Каталожный номер:4120000413005

Комплект:3

Примечание:GD32-8

№ на схеме:9

Наименование:Washer

Каталожный номер:4015000313

Комплект:3

Примечание:GB97.1-12-300HV

№ на схеме:10

Наименование:Screw M12

Каталожный номер:4120005199017

Комплект:3

Примечание:GB30-76

№ на схеме:11

Наименование:O-ring

Каталожный номер:4120001054232

Комплект:1

Примечание:GB1235-76 45X3.1

№ на схеме:12

Наименование:Plug

Каталожный номер:4120001054222

Комплект:6

Примечание:D32-3

№ на схеме:13

Наименование:O-ring

Каталожный номер:4030000011

Комплект:6

Примечание:GB1235-20*2.4

№ на схеме:14

Наименование:Valve rod

Каталожный номер:4120000413007

Комплект:1

Примечание:D32-12w

№ на схеме:15

Наименование:Valve rod

Каталожный номер:4120000413006

Комплект:1

Примечание:D32-2w

№ на схеме:16

Наименование:Screw

Каталожный номер:4011000933

Комплект:6

Примечание:GB5782-M10*100-8.8

№ на схеме:17

Наименование:Washer

Каталожный номер:4015000322

Комплект:12

Примечание:GB97.1-10-300HV

№ на схеме:18

Наименование:Cover

Каталожный номер:4120001054243

Комплект:3

Примечание:D32-5a

№ на схеме:19

Наименование:O-ring

Каталожный номер:4030000638

Комплект:3

Примечание:GB1235-60*3.1

№ на схеме:20

Наименование:Valve

Каталожный номер:4120001054003

Комплект:1

Примечание:

№ на схеме:21

Наименование:Non-return valve

Каталожный номер:4120001054002

Комплект:1

Примечание:

№ на схеме:22

Наименование:Valve

Каталожный номер:4120001054016

Комплект:1

Примечание:D32-15

№ на схеме:23

Наименование:Spring

Каталожный номер:4120001054209

Комплект:1

Примечание:D32-14

№ на схеме:24

Наименование:O-ring

Каталожный номер:4030000760

Комплект:1

Примечание:GB1235-50*3.1

№ на схеме:25

Наименование:Valve cover

Каталожный номер:4120000413004

Комплект:1

Примечание:D32-13a

№ на схеме:26

Наименование:Non-return valve

Каталожный номер:4120001054203

Комплект:4

Примечание:D32-17

№ на схеме:27

Наименование:Spring

Каталожный номер:4120001054204

Комплект:4

Примечание:D32-16

№ на схеме:28

Наименование:O-ring

Каталожный номер:4030000706

Комплект:4

Примечание:GB1235-44*3.5

№ на схеме:29

Наименование:Valve cover

Каталожный номер:4120001054206

Комплект:4

Примечание:D32-19

№ на схеме:30

Наименование:Valve cover

Каталожный номер:4120001054238

Комплект:3

Примечание:D32-1W

№ на схеме:31

Наименование:Screw M10*25

Каталожный номер:2835000007030

Комплект:6

Примечание:(GB5782)

№ на схеме:32

Наименование:O-ring

Каталожный номер:4030000707

Комплект:1

Примечание:GB1235-55*3.1

№ на схеме:33

Наименование:O-ring

Каталожный номер:4030000149

Комплект:1

Примечание:GB1235-35*3.5

№ на схеме:34

Наименование:O-ring 45X3.1

Каталожный номер:4120001054232

Комплект:1

Примечание:GB1235-76

№ на схеме:35

Наименование:Plug

Каталожный номер:4120001054226

Комплект:1

Примечание:D32A-20

№ на схеме:36

Наименование:O-ring

Каталожный номер:4030000012

Комплект:2

Примечание:GB1235-22*2.4

№ на схеме:37

Наименование:O-ring

Каталожный номер:4030000981

Комплект:2

Примечание:GB1235-28*3.1

№ на схеме:38

Наименование:Plug

Каталожный номер:4120001054229

Комплект:2

Примечание:D32A-23

№ на схеме:39

Наименование:O-ring 50X3.5

Каталожный номер:4120001054237

Комплект:3

Примечание:GB1235-76
