Ковш

Ковш

← Электропроводка капота Двигатель в сборе →

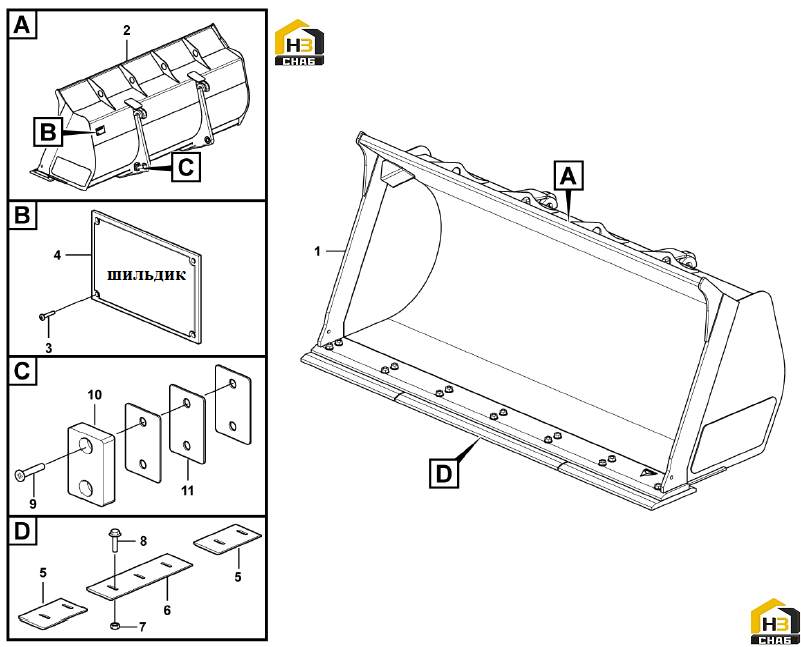

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:29170098401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bucket body
Каталожный номер:29170098411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rivet
Каталожный номер:4019000012
Комплект:4
Примечание:GB827-3*5-BL2
0 ₽
шт
№ на схеме:4
Наименование:Name plate
Каталожный номер:29170112941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Wear plate
Каталожный номер:29170096471
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Wear plate
Каталожный номер:29170097081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:4013000350
Комплект:14
Примечание:GB6177.1-M16EpZn-10
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:4040000007
Комплект:14
Примечание:LGB002-M16*70
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:4014000513
Комплект:4
Примечание:GB70.1-M8*30flZnyc-8.8-480
0 ₽
шт
№ на схеме:10
Наименование:Retaining plate
Каталожный номер:29170031761
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shim
Каталожный номер:29170031751
Комплект:6
Примечание:
