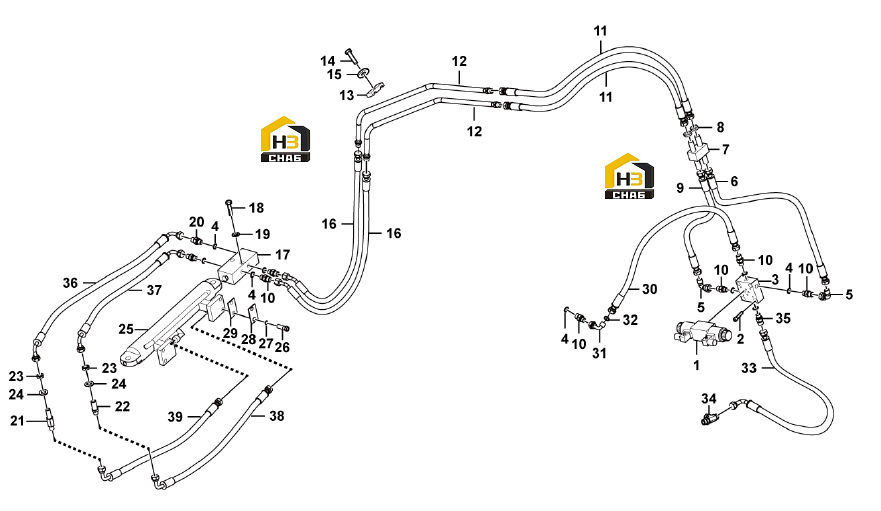

Гидравлическая система быстросменного оборудования
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120000368
Комплект:1
Примечание:4WE6E61B/CG24NZ4B08
№ на схеме:2
Каталожный номер:4014000513
Комплект:4
Примечание:GB70.1-M8*30flZnyc-8.8-480
№ на схеме:6
Каталожный номер:4041001973
Комплект:1
Примечание:LGB127-004041
№ на схеме:8
Каталожный номер:4013000378
Комплект:2
Примечание:GB6173-M16*1.5flZnyc-05-480
№ на схеме:9
Каталожный номер:4041001943
Комплект:1
Примечание:LGB127-004045
№ на схеме:11
Каталожный номер:4041000733
Комплект:2
Примечание:LGB127-404115
№ на схеме:14
Каталожный номер:4011001397
Комплект:2
Примечание:GB5783-M8*25flZnyc-8.8-480
№ на схеме:15
Каталожный номер:4015000425
Комплект:2
Примечание:GB96.1-8flZnyc-300HV-480
№ на схеме:17
Каталожный номер:4120001741
Комплект:1
Примечание:BQ2201-7E
№ на схеме:18
Каталожный номер:4014000527
Комплект:2
Примечание:GB70.1-M8*45flZnyc-8.8-480
№ на схеме:19
Каталожный номер:4015000036
Комплект:2
Примечание:GB93-8-65Mn
№ на схеме:23
Каталожный номер:4013000380
Комплект:2
Примечание:GB6173-M14*1.5flZnyc-05-480
№ на схеме:24
Каталожный номер:4015000435
Комплект:2
Примечание:GB97.1-14flZnyc-300HV-480
№ на схеме:25
Каталожный номер:4120004913
Комплект:1
Примечание:HSGF-50*30*135-460
№ на схеме:26
Каталожный номер:4011001243
Комплект:4
Примечание:GB5783-M12*35flZnyc-8.8-480
№ на схеме:27
Каталожный номер:4015000427
Комплект:4
Примечание:GB96.1-12flZnyc-300HV-480
№ на схеме:30
Каталожный номер:4041000605
Комплект:1
Примечание:LGB127-004055
№ на схеме:32
Каталожный номер:4030000240
Комплект:1
Примечание:GB3452.1-8.00*1.80G
№ на схеме:34
Каталожный номер:4120002171
Комплект:1
Примечание:ET12LOMDCF
№ на схеме:38
Каталожный номер:4041001971
Комплект:1
Примечание:LGB128-003043
№ на схеме:39
Каталожный номер:4041001972
Комплект:1
Примечание:LGB128-003032
