Трубки масляные кпп (4644 121 150)

Трубки масляные кпп (4644 121 150)

← Уплотнение щупа кпп (4644 131 419) Комплектующие (рычаг управления кпп (4644 183 085)) →

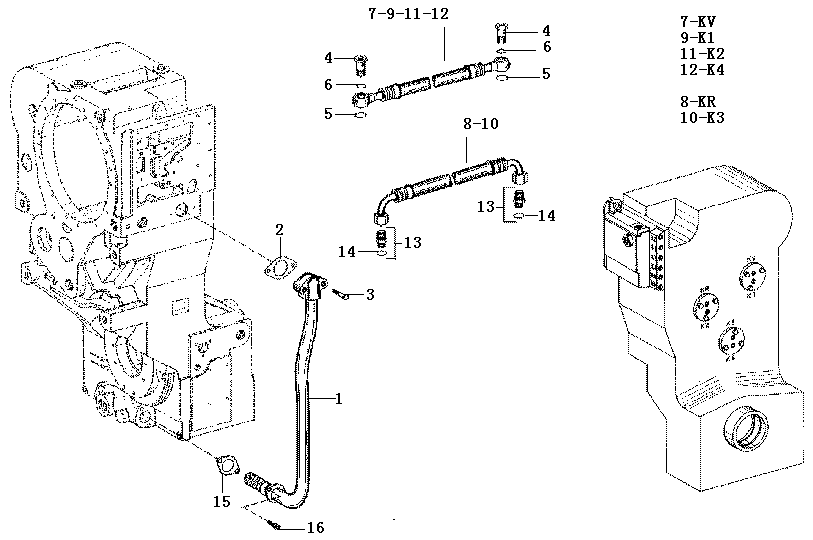

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube
Каталожный номер:7200002230
Комплект:1
Примечание:4644221196
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:7200002231
Комплект:1
Примечание:4644321244
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:7200002232
Комплект:2
Примечание:636010089
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:7200002233
Комплект:8
Примечание:737835153
0 ₽
шт
№ на схеме:5
Наименование:O-ring (18*2.5)
Каталожный номер:7200002234
Комплект:8
Примечание:0634306202
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:7200001864
Комплект:8
Примечание:0634306523
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:7200002236
Комплект:1
Примечание:750147257
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:7200002237
Комплект:1
Примечание:750147208
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:7200002236
Комплект:1
Примечание:750147257
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:7200002238
Комплект:1
Примечание:750147036
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:7200002239
Комплект:1
Примечание:750147117
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:7200002239
Комплект:1
Примечание:750147117
0 ₽
шт
№ на схеме:13
Наименование:Nipple
Каталожный номер:4110002230066
Комплект:4
Примечание:4475280219
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:7200001864
Комплект:1
Примечание:634306523
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:7200002241
Комплект:1
Примечание:4642331216
0 ₽
шт
№ на схеме:16
Наименование:Screw (M8*30)
Каталожный номер:7200002242
Комплект:2
Примечание:0636101031
