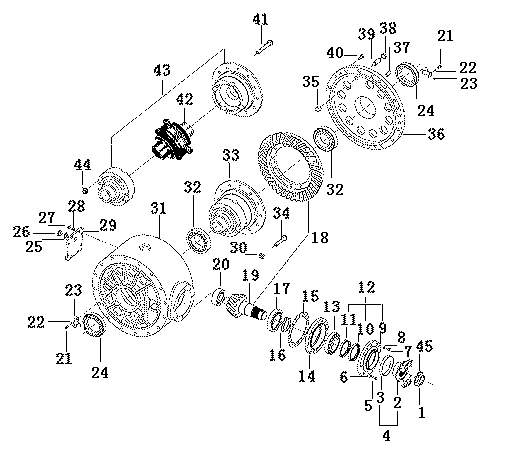

Редуктор главный в сборе (82513600)

← Мост в сборе (90000283) Редуктор планетарный в сборе (93000011) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock nut

Каталожный номер:4110001903024

Комплект:1

Примечание:75500269

№ на схеме:2

Наименование:Connecting flange

Каталожный номер:4110001903025

Комплект:1

Примечание:82513615

№ на схеме:3

Наименование:Dust cover

Каталожный номер:4110001903026

Комплект:1

Примечание:75201748

№ на схеме:4

Наименование:Connecting flange

Каталожный номер:4110001903027

Комплект:1

Примечание:82513602

№ на схеме:5

Наименование:Screw M14*1.5*55

Каталожный номер:4110001903028

Комплект:7

Примечание:50 011 011

№ на схеме:6

Наименование:Washer 14

Каталожный номер:4110001903029

Комплект:7

Примечание:52 020 005

№ на схеме:7

Наименование:Screw M12*1.5*55

Каталожный номер:4110001903030

Комплект:1

Примечание:50 011 008

№ на схеме:8

Наименование:Washer 12

Каталожный номер:4110001903031

Комплект:1

Примечание:52 020 004

№ на схеме:9

Наименование:Cover

Каталожный номер:4110001903032

Комплект:1

Примечание:82513616

№ на схеме:10

Наименование:Sealing ring

Каталожный номер:4110001903033

Комплект:1

Примечание:53500007

№ на схеме:11

Наименование:Sealing ring

Каталожный номер:4110001903034

Комплект:1

Примечание:53500008

№ на схеме:12

Наименование:Cover

Каталожный номер:4110001903035

Комплект:1

Примечание:82513603

№ на схеме:13

Наименование:Bearing 31313

Каталожный номер:4110001903036

Комплект:1

Примечание:54 100 014

№ на схеме:14

Наименование:Bearing seat

Каталожный номер:4110001903037

Комплект:1

Примечание:82513607

№ на схеме:15

Наименование:Shim

Каталожный номер:4110001903038

Комплект:1

Примечание:75200123

№ на схеме:16

Наименование:Sleeve

Каталожный номер:4110001903039

Комплект:1

Примечание:82513604

№ на схеме:17

Наименование:Bearing 31314

Каталожный номер:4110001903040

Комплект:1

Примечание:54 100 015

№ на схеме:18

Наименование:Crown wheel

Каталожный номер:4110001903041

Комплект:1

Примечание:82 513 601

№ на схеме:19

Наименование:Retaining ring 90

Каталожный номер:4110001903042

Комплект:1

Примечание:52 100 012

№ на схеме:20

Наименование:Bearing 142807Y

Каталожный номер:4110001903043

Комплект:1

Примечание:54 500 006

№ на схеме:21

Наименование:Screw M8*16

Каталожный номер:4110001903044

Комплект:4

Примечание:50 004 012

№ на схеме:22

Наименование:Iron wire 2*100

Каталожный номер:4110001903045

Комплект:2

Примечание:56 000 012

№ на схеме:23

Наименование:Lock plate

Каталожный номер:4110001903046

Комплект:2

Примечание:82513611

№ на схеме:24

Наименование:Nut

Каталожный номер:4110001903047

Комплект:2

Примечание:75200118

№ на схеме:25

Наименование:Sealing washer 24

Каталожный номер:4110001903048

Комплект:3

Примечание:53 200 005

№ на схеме:26

Наименование:Plug M24*1.5

Каталожный номер:4110001903049

Комплект:3

Примечание:75 500 197

№ на схеме:27

Наименование:Screw M8*25

Каталожный номер:4110001903050

Комплект:8

Примечание:50 009 008

№ на схеме:28

Наименование:Washer 8

Каталожный номер:4110001903019

Комплект:8

Примечание:52 020 002

№ на схеме:29

Наименование:Cover

Каталожный номер:4110001903052

Комплект:1

Примечание:82513613

№ на схеме:30

Наименование:Nut M14*1.5

Каталожный номер:4110001903053

Комплект:12

Примечание:75 501 992

№ на схеме:31

Наименование:Differential carrier housing

Каталожный номер:4110001903054

Комплект:1

Примечание:82513608

№ на схеме:32

Наименование:Bearing 47686/47620A

Каталожный номер:4110001903055

Комплект:2

Примечание:54 500 003

№ на схеме:33

Наименование:Differential

Каталожный номер:4110001903056

Комплект:1

Примечание:92150026

№ на схеме:34

Наименование:Screw M14*1.5*50

Каталожный номер:4110001903057

Комплект:12

Примечание:75 500 003

№ на схеме:35

Наименование:Sleeve

Каталожный номер:4110001903058

Комплект:1

Примечание:79600096

№ на схеме:36

Наименование:Connecting flange

Каталожный номер:4110001903059

Комплект:1

Примечание:82513610

№ на схеме:37

Наименование:Pin

Каталожный номер:4110001903060

Комплект:1

Примечание:51240009

№ на схеме:38

Наименование:Nut

Каталожный номер:4110001903061

Комплект:1

Примечание:51070006

№ на схеме:39

Наименование:Screw

Каталожный номер:4110001903062

Комплект:1

Примечание:82513609

№ на схеме:40

Наименование:Screw M12*35

Каталожный номер:4110001903063

Комплект:3

Примечание:50 120 004

№ на схеме:41

Наименование:Screw M16*1.5

Каталожный номер:4110001903064

Комплект:8

Примечание:75 501 981

№ на схеме:42

Наименование:Differential spider

Каталожный номер:4110001903065

Комплект:1

Примечание:57 000 088

№ на схеме:43

Наименование:Differential housing

Каталожный номер:4110001903066

Комплект:1

Примечание:79800003

№ на схеме:44

Наименование:Nut M16*1.5

Каталожный номер:4110001903067

Комплект:8

Примечание:75 501 993

№ на схеме:45

Наименование:Washer

Каталожный номер:4110001903068

Комплект:1

Примечание:75500231
